Τόπος καταγωγής:
Κίνα
Μάρκα:
XINYU
Πιστοποίηση:
ISO9001,CE
Αριθμό μοντέλου:
Στεγνωτήρας ψεκασμού αποξηραντικών μηχανών ψεκασμού σκονών αίματος ζύμης μπύρας
Βίντεο
Βίντεο
1, σχεδιασμένη παράμετρος:
⑴, Υλικό όνομα: Ζύμη μπύρας
⑵, Θερμοκρασία αέρα κολπίσκων: 160℃
⑶, Θερμοκρασία αέρα εξόδου: 80℃
(4), Solid-liquid περιεκτικότητα σε: 10%
(5), ικανότητα: 300㎏/h
⑹, Ποσοστό τροφών: περισσότερο από 98%
⑺, Υγρασία τελικών προϊόντων: 5%
⑻, Ξεσκονίζοντας τη μέθοδο: Αφαίρεση σκόνης της δύο επιπέδων αποβολής σκόνης συλλεκτών σκόνης κυκλώνων +spray
⑼, Λειτουργήστε τον τρόπο: απευθείας λειτουργία
⑽, Ξεραίνοντας μέσο: Ο φιλτραρισμένος αέρας
⑾, Πηγή θερμότητας: άμεση καίγοντας τύπων σόμπα φυσήματος φυσικού αερίου καυτή.
2, χαρακτηριστικό του υλικού:
Στερεό περιεχόμενο του ακατέργαστου ποτού ζύμης: 10%, η παραγωγή είναι περίπου 210 τόνοι μηνιαίως.
Σχέδιο εξοπλισμού
1, προσδιορισμός των παραμέτρων υπολογισμού διαδικασίας:
⑴Υλική παράμετρος:
Περιεκτικότητα σε νερό τροφών: ω1 =90%, περιεκτικότητα σε υγρασία προϊόντων: ω2 =5%
Θερμοκρασία τροφών: θ1 =20℃, θ2 =60℃
Παραγωγή του ξεραίνοντας πύργου: W 产 =300㎏/h.
⑵Παράμετρος αέρα:
Περιβαλλοντική θερμοκρασία: τ0 =20℃,
Υγρασία αέρα: το δ0 =0.01㎏water/㎏ ξεραίνει τον αέρα,
Θερμοκρασία κολπίσκων ζεστού αέρα του ξεραίνοντας πύργου: T1 = 160℃
Περιεκτικότητα σε υγρασία κολπίσκων ζεστού αέρα: δ1 = αέρας 0.01㎏ water/㎏dry
Θερμοκρασία εξάτμισης του ξεραίνοντας πύργου: T2 =8 0℃,
2, υλική ισορροπία
Βγάλτε το νερό:
Wwater=Wcapacity× (ω1 - ω2)/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Ποσότητα τροφών υγρού πρώτης ύλης:
W 进 =W 水 +W 产 =2850kg/h
3, ισορροπία θερμότητας:
⑴Η θερμότητα εξάτμισης απαίτησε:
Q1 =W 水 ×595+W 水 × (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵Το προϊόν θερμαίνει επάνω τη θερμότητα που απαιτείται:
Q2 =W 产 × (Cs× (1-ω2) +1×ω2) × (θ2 - θ1)
=300× (0.4× (1-0.05) +1×0.05) × (60-20)
=0.516×104Kcal/h
⑶Εξωτερική απώλεια θερμότητας ξεραίνοντας πύργου:
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Έλεγχος των υπολογισμών: Ξηρός έλεγχος απώλειας θερμότητας στο νερό περιφέρειας 60~100Kcal/Kg, τώρα: 15.63×104/2550=61.3Kcal/Kgwater, στη σειρά ελέγχου.
⑷Η ροή ζεστού αέρα απαίτησε για την ξήρανση: (Εξετάστε το ποσό διαρροής αέρα από 10%)
G= (Q1 +Q2+Q3)/［ι1 - ι2 " - 0.1×0.24× (τ2 - τ0)］
ι1 - ι2 " = (0.24+0.45×d1) × (τ1 - τ2)
= (0.24+0.45×0.01) × (160-80)
=19.56Kcal/Kg
Γ =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
=94896.85Kg/h μετατρέπουν τη ροή όγκου ως 73563Nm ³ /h
⑸Απαραίτητη θερμότητα για την ξήρανση:
Q=G× (ι1 - ι0)
ι1 - ι0 = ((0.24+0.45×d1) ×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, Ο υπολογισμός περιεκτικότητας σε υγρασία εξάτμισης πύργων ξήρανσης:
δ2 =d1+W 水 /G
=0.01+2550/94896.85=0.03687Kgwater/Kgdry αέρας
Ελέγξτε το διάγραμμα υγρασίας αέρα: Η υγρή θερμοκρασία βολβών που αντιστοιχεί στο περιεχόμενο θερμοκρασίας και υγρασίας εξάτμισης istw2 =46℃, 则 τ2 - το TW2 =80-46=34℃, μπορεί να εξασφαλίσει ότι ο διαχωριστής κυκλώνων δεν δροσίζει.
4, υπολογισμός του πύργου ψεκασμού:
⑴Η επιλογή του ψεκαστήρα:
Η προκαταρκτική επιλογή του μεγάλου φυγοκεντρικού ψεκαστήρα τύπων Lpg3000, διάμετρος του ψεκάζοντας δίσκου είναι 0.20m, και η μέγιστη ταχύτητα είναι 13000 Ρ/λεπτό.
⑵Αεριωθούμενος υπολογισμός απόστασης:
Αεριωθούμενη ακτίνα: R=3.46d0.3×G0.25×n-0.16
Όπως πριν από τον κατάλογο: d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m
⑶Εσωτερική διάμετρος του πύργου ψεκασμού:
Η εσωτερική διάμετρος της γενικής ISD1 πύργων ψεκασμού = (0.85~1.4) ×2R
Πάρτε: Δ1 =1.28× (2R)
=1.28×2×3.448
=8.83m
Στρογγυλεύοντας, πάρτε D=8.9m
①Το γενικό ψεκασμού ύψος τμημάτων πύργων ευθύ είναι: Χ1 = (0.9~1.1) Δ1,
Πάρτε το Χ1 =1.1×D1=9.79m
②Εάν: Διάμετρος εξόδου: Δ2 =0 .30m.
③Θέστε τη γωνία κατώτατων κώνων του τμήματος κώνων του ξεραίνοντας πύργου είναι 56°The που το μυτερό ύψος είναι Χ2 =8.1m
④Ύψος εισαγωγής volute: Χ3 =1.6m
Ύψος πύργων ψεκασμού: H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸Η μέση αξονική ταχύτητα του ζεστού αέρα στον πύργο ψεκασμού ελέγχεται:
Στον έλεγχο της αξονικής μέσης ταχύτητας 0.10~0.5m/s.
160℃inlet ο αέρας, πυκνότητα 0.815kg/m3, η θερμοκρασία στο χαμηλότερο όριο του ευθέος τμήματος είναι 80℃, πυκνότητα 1.0kg/m3 αέρα εξάτμισης, η μέση πυκνότητα ζεστού αέρα είναι 0.9075kg/m3
Ο μέσος όγκος ροής αέρα του πύργου ψεκασμού: L=104569m3/h=29m3/s
Αξονική μέση ταχύτητα του καυτού αέρα: u0 =0.46m/s, στη σειρά ελέγχου.
⑹, Η ορθολογιστική ικανότητα της δύναμης ξήρανσης που ελέγχει το μέγεθος του ξεραίνοντας πύργου:
Κυλινδρικός όγκος τμημάτων: Β1 =608.74m3
Μυτερός όγκος τμημάτων: Β2 =173.56m3
Συνολικός όγκος: V=782.3m3
Αξία δύναμης ξήρανσης:
②Οι ακόλουθοι τύποι για τον υπολογισμό της έντασης ξήρανσης παρέχονται γενικά:
E'= ((T1 +273) 3,4287)/((T2 +273) 3,34)
=3.39Kgwater/m3·χ
W1 =V×E=782.3×3.39=2650Kg 水 /h>2550Kg 水 /h
Σύμφωνα με τον υπολογισμό της δύναμης ξήρανσης, το μέγεθος του ξεραίνοντας πύργου μπορεί να καλύψει την απαίτηση.
①Μέση διαφορά θερμοκρασίας κούτσουρων στον ξεραίνοντας πύργο:
TM = ((τ1 - θ1) - (τ2 - θ2))/ln ((τ1 - θ1)/(τ2 - θ2))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Επιλογή του ογκομετρικού συντελεστή μεταφοράς θερμότητας:
Ο ογκομετρικός συντελεστής μεταφοράς θερμότητας για τη φυγοκεντρική ξήρανση ψεκασμού είναι 30~50Kcal/m3·χ·℃, η αξία της συσχετίζεται αντιστρόφως με το μέγεθος μορίων του προϊόντος, και θετικά σχετικός με την αξονική ταχύτητα του ζεστού αέρα. Σύμφωνα με την εμπειρία, οι μικρές τιμές πρέπει να είναι ληφθε'ν α=45Kcal/m3·χ·℃.
③Η ποσότητα θερμότητας που ανταλλάσσεται σε έναν ξηρό πύργο:
Qt =α×tm×V
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
Από τη θερμότητα όγκου ελέγχου μεγέθους ο ξεραίνοντας πύργος μπορεί να καλύψει τις απαιτήσεις.
5, υπολογισμός πηγής θερμότητας:
Η θερμότητα που απαιτείται για την ξήρανση isQ=324.8×104Kcal/h, που θεωρεί τη χαμηλή θερμοκρασία το χειμώνα, ως πηγή θερμότητας, πρέπει να υπάρξει ένα επίδομα θέρμανσης 10%, η παραγωγή θερμότητας της πηγής θερμότητας θα είναι QR = 358×104Kcal/h.
(1) παίρνοντας το φυσικό αέριο ως πηγή θερμότητας
Εάν η θερμαντική αξία φυσικού αερίου είναι 8500kcal/Nm3, η αποδοτικότητα του άμεσου φούρνου καύσης τύπων καύσης για 90%, η κατανάλωση αερίου είναι:
Μ 燃气 =468Nm3/h.
6, υπολογισμός του συλλέκτη σκόνης κυκλώνων:
Επιλογή του αρχικού συλλέκτη σκόνης κυκλώνων:
Η θερμοκρασία αέρα κολπίσκων είναι 80℃, το διαχειριζόμενο ποσοστό αέρα είναι 94896.85m3/h, η ταχύτητα ανέμου κολπίσκων είναι 19m/s, επιλέγει 2×clt-2000 συλλέκτη σκόνης κυκλώνων.
Η επιλογή του δύο επιπέδων κυκλώνα:
Η θερμοκρασία αέρα κολπίσκων είναι 80℃, το διαχειριζόμενο ποσοστό αέρα είναι 94896.85m3/h, η ταχύτητα ανέμου κολπίσκων είναι 19m/s, επιλέγει 2×clt-2000 συλλέκτη σκόνης κυκλώνων
Remover σκόνης αφρού:
Η θερμοκρασία αέρα κολπίσκων είναι 80℃, το διαχειριζόμενο ποσοστό αέρα είναι 94896.85m3/hWith μια διάμετρος 3,66 μέτρων remover σκόνης ψεκασμού
7, υπολογισμός του αγωγού:
1, σωλήνας αέρα κολπίσκων,
Πάρτε την ταχύτητα αέρα κολπίσκων είναι 18m/s, η θερμοκρασία αέρα κολπίσκων είναι 160℃, το ποσοστό αέρα κολπίσκων είναι 116437m3/h,
Æ1 = (Β1 ÷3600÷18÷0.7854) 0,5 =1.523M- getΦ1550 χιλ.
2, σωλήνας αέρα εξόδου
Πάρτε την ταχύτητα αέρα εξόδου είναι 16m/s, η θερμοκρασία αέρα εξόδου είναι 80℃, το ποσοστό αέρα εξόδου είναι 94896.85m3/h,
Æ2 = (Β2 ÷3600÷16÷0.7854) 0,5 =1.4487M- getΦ1450 χιλ.
8, κατάλογος παραμέτρου συσκευών:
⑴, Εσωτερική διάμετρος του πύργου: Φ8900mm
⑵, Η εξωτερική διάμετρος του πύργου: Φ9100mm
⑶, η ποσότητα αέρα απαίτησε: 94896.85kg/h
(4) θερμοκρασία αέρα κολπίσκων: 160℃, θερμοκρασία αέρα εξόδου: 80℃.
⑸, Εξάτμιση νερού: 2550Kg/h.
(6), ξηρά περιεκτικότητα σε υγρασία σκονών: 5%.
(7), θερμίδες ξήρανσης: 324.83Million kcal/ώρα.
(8), συλλέκτης σκόνης κυκλώνων πρώτων φάσεων: 2×clt-2000, δύο επιπέδων συλλέκτης σκόνης κυκλώνων: 2×clt-2000,
Η διάμετρος remover σκόνης ψεκασμού: 3.66M
(9), φυσώντας μηχανή: πρότυπο: 4-72-16B δύναμη: 55KW ταχύτητα: 630R/min.
(10), προκληθείς ανεμιστήρας σχεδίων: πρότυπο: G4-73-12D δύναμη: 160KW ταχύτητα: 1450r/min
(11), αντλία βιδών: Πρότυπο: Gf30-1 δύναμη: 2.2kw πίεση: 0.6MPa
ποσοστό ροής: ταχύτητα 3m ³ /h: 940r/min
(12), ψεκαστήρας: πρότυπο: Ρ-XH3t δύναμη: 22KW ταχύτητα: 13000r/min.

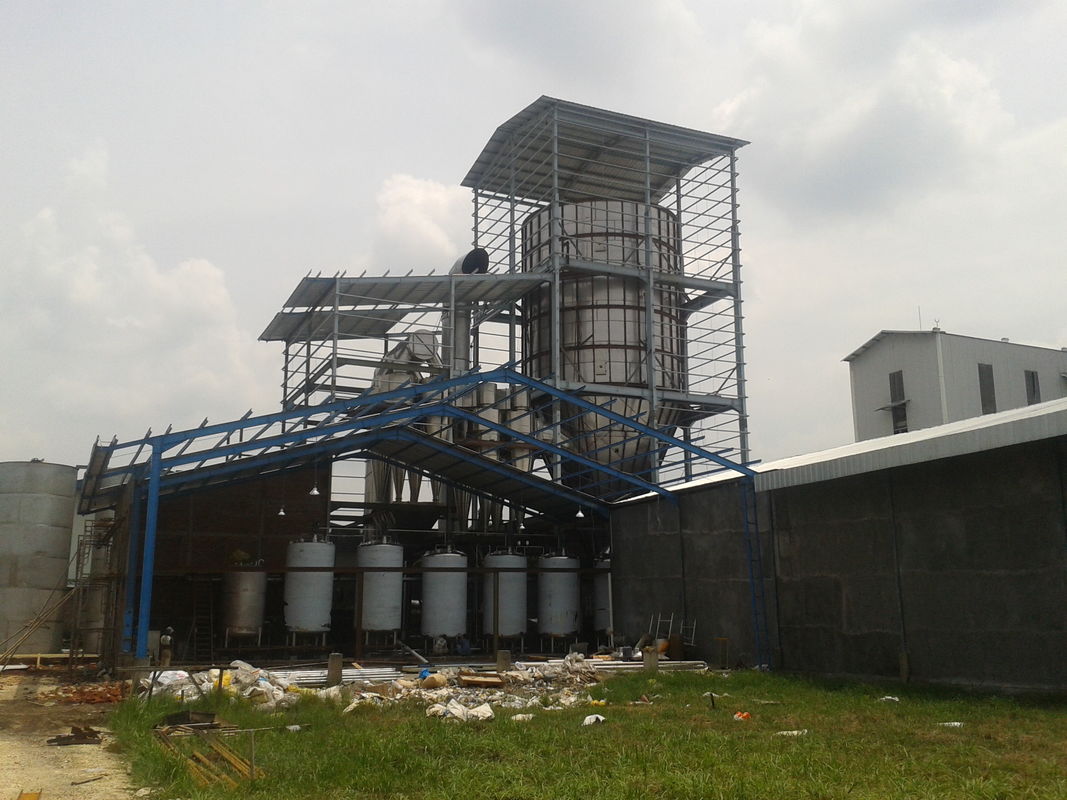

9, σύνοψη εξοπλισμού:
Αυτό το σχέδιο είναι βασισμένο στις απαιτήσεις χρηστών, η πρακτική σχεδίου της εσωτερικής και ξένης προηγμένης εμπειρίας και του εργοστασίου για πολλά χρόνια. Σε αυτό το σχέδιο, στην ακριβή συμφωνία με τις απαιτήσεις των χρηστών, και εξασφαλίστε την πραγματοποίηση των δεικτών. Το σχέδιο είναι βασισμένο στην ιδέα της προηγμένης, αξιόπιστης, και κατάλληλης παρέκκλισης παραχωρήσεων τιμών.
Το στερεό υγρό με τη στερεά περιεκτικότητα σε 10% αντλείται στην κορυφή του πύργου από μια αντλία βιδών, και το υλικό είναι διασκορπισμένο στις ομαλές και μικρές ομάδες ομίχλης κάτω από τη φυγοκεντρική δύναμη που παράγεται από την ψεκάζοντας μηχανή
Ο φυσικός αέρας μέσω του φίλτρου αέρα μετά από θερμαμένος σε 160 βαθμούς Κελσίου το καυτό στέγνωμα, το διανομέα ζεστού αέρα και το ανώτερο μέρος της ομίχλης στον ξεραίνοντας πύργο μετά από την επαφή με τη γρήγορη ψύξη σε 100 βαθμούς Κελσίου, και έπειτα τις καυτές υλικές σπείρες, στο στάδιο της πτώσης στη θερμοκρασία αέρα που μειώνεται βαθμιαία, ενώ η υλική περιεκτικότητα σε νερό μειώθηκε βαθμιαία, και καλύπτει τελικά τις απαιτήσεις σχεδίου μετά από τη σκόνη, αέριο εξάτμισης που απαλλάσσεται έξω. Αυτό το σύστημα υιοθετεί όγκος ψεκασμού ανά ώρα για το μεγάλο φυγοκεντρικό ψεκαστήρα 3000kg.
Η ξηρά τελειωμένη σκόνη απαλλάσσεται κάτω από τον ξεραίνοντας πύργο και το συλλέκτη σκόνης κυκλώνων, και το αέριο εξάτμισης απαλλάσσεται έξω μετά από να ξεσκονίσει.
10, χαρακτηριστικά κάθε συστήματος του εξοπλισμού:
| Τμηματικός | Όνομα | Χαρακτηριστικό γνώρισμα |
| 1 | Σύστημα τροφοδοτών |
1, αντλία βιδών: Πρότυπο: Gf30-1, ποσοστό ροής: 3m ³ /h, πίεση: 0.6MPa. 2, η βαλβίδα σωλήνων τροφών υιοθετούν τη 2/4 βαλβίδα σωλήνων ' s (εάν δεν μπορεί να ταιριάξει με την έξοδο αντλιών, να πιέσει το μέγεθος εξόδου αντλιών), και την επαφή του με το υλικό χρησιμοποιώντας 304 |
| 2 | Σύστημα διάσπασης σε άτομα |
1, φυγοκεντρικός ψεκαστήρας υψηλής ταχύτητας που εξοπλίζεται με τη δύναμη: 22KW, ταχύτητα: 13000r/min, μέγιστη υγρή έγχυση: 3000kg/h. 2, εξοπλισμένος με μια αντλία πετρελαίου, το πετρέλαιο δροσίζονται στη δεξαμενή, και η δεξαμενή αποθήκευσης νερού αποτελείται από υλικό Q235. Το τμήμα χαλκού του δοχείου ψύξης νερού κατασκευάζεται από χαλκό 3, διάμετρος του ψεκασμού του πιάτου: Φ200mm, υλικό: 304 4, υλική επαφή με το ανοξείδωτο 304, και το υπόλοιπο με το χάλυβα άνθρακα 5, ο ψεκαστήρας εκδίδουν τον κανονισμό ταχύτητας μετατροπής συχνότητας. |
| 3 | Σύστημα καυτός-φυσήματος |
1, φυσώντας μηχανή: πρότυπο: 4-72-16B, δύναμη: 55KW, ταχύτητα: 630r/m, ποσοστό φυσήγματος: 71971~100730m3/h, πίεση: 1538~1218Pa 2, επιλογή ανεμιστήρων των εσωτερικών γνωστών κατασκευαστών των προϊόντων, με την αεροβαλβίδα |

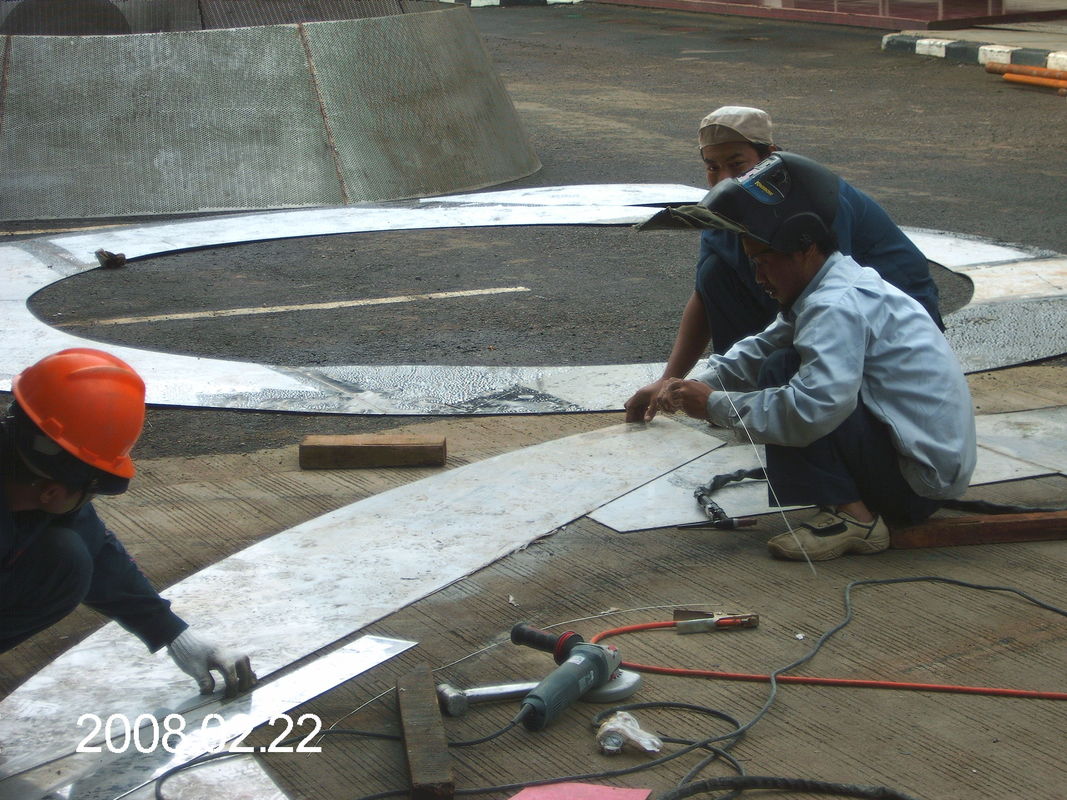

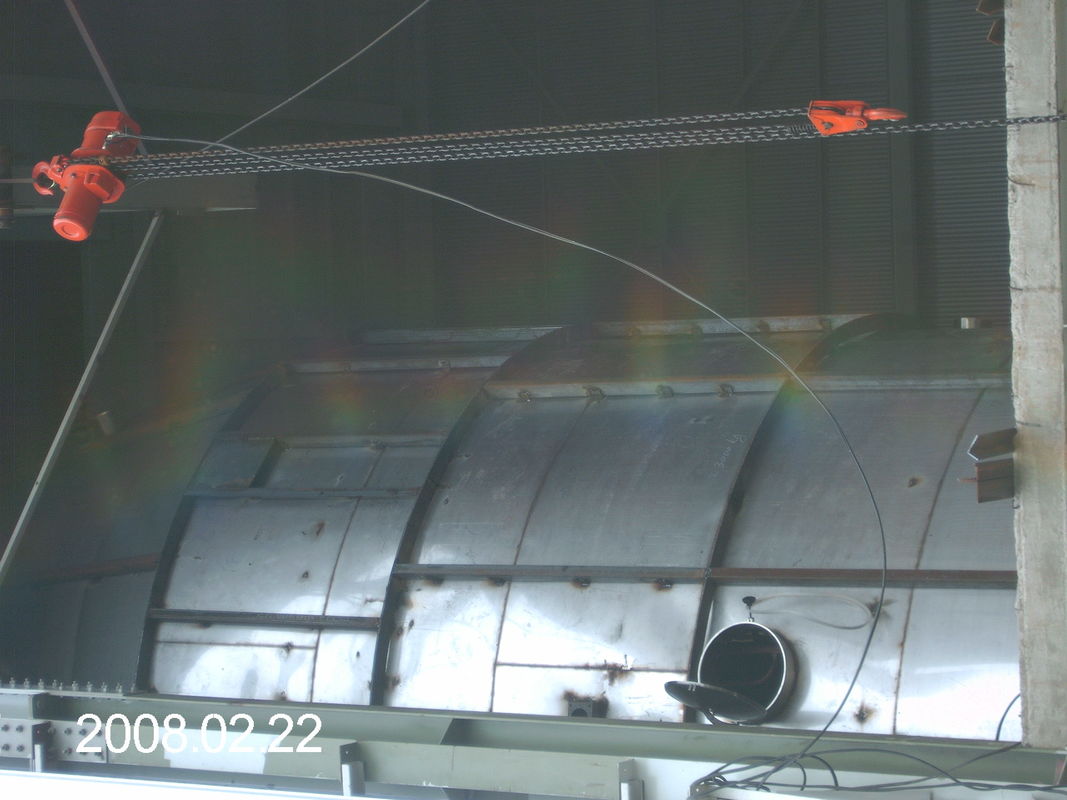

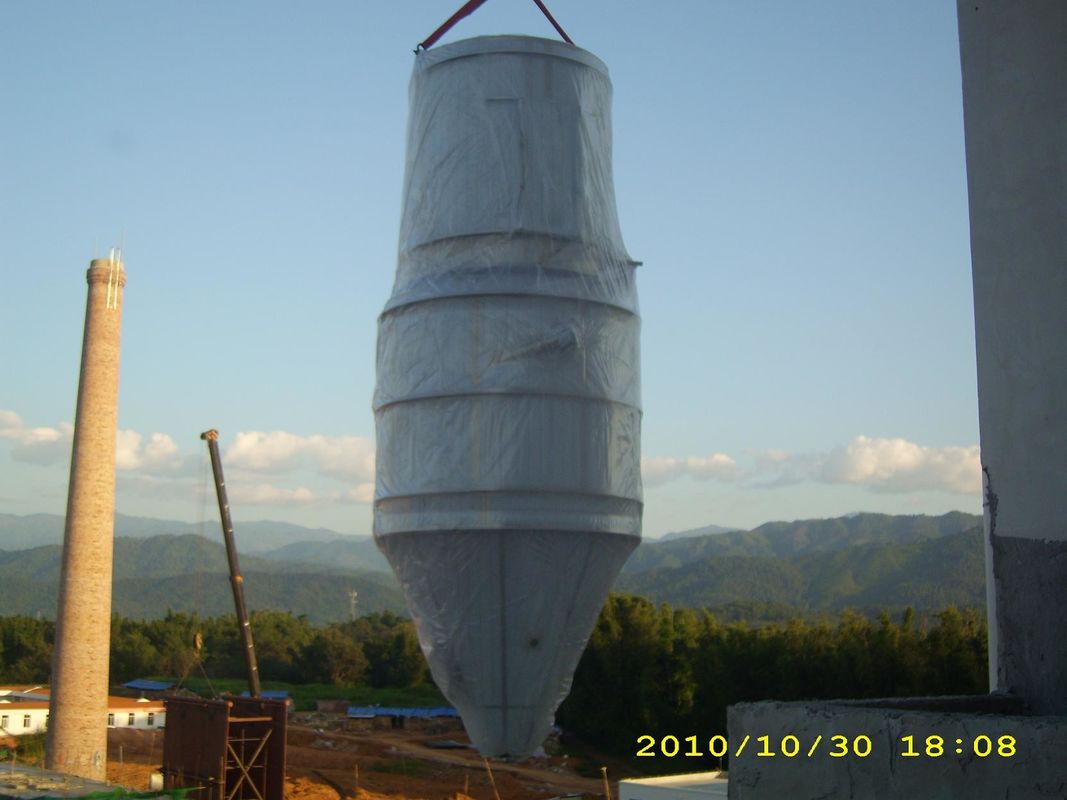

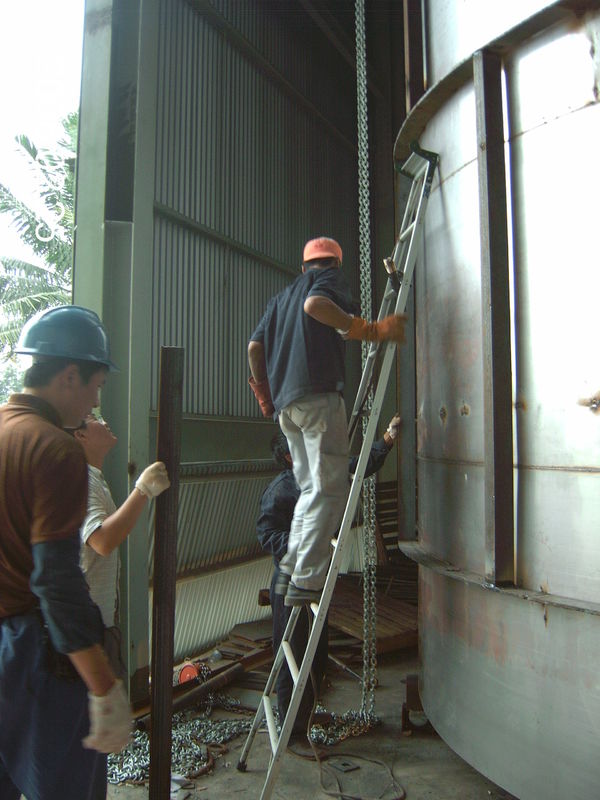

| 4 | Ξεραίνοντας πύργος |
1, διανομέας ζεστού αέρα: η επιχείρησή μας για τα πολυάριθμα σύνολα εξοπλισμού, η επίδραση είναι πολύ καλή, υιοθετεί δ=2~3mm, 304SS 2, ξεραίνοντας πύργος: Η εσωτερική διάμετρος του ξεραίνοντας πύργου είναι 8.9m.The που η αρνητική πίεση μπορεί να αντισταθεί 2000Pa, δεν θα βλαφθεί σε περίπτωση λαθών. Ο εσωτερικός τοίχος είναι γυαλισμένη 3mm304 επιτροπή καθρεφτών, συγκόλληση τόξων αργού. Ο πύργος είναι τυλιγμένος στο πάχος 0.6mm το πιάτο χρώματος, το μέσο σκελετό χάλυβα τύπων Q235 και το πάχος της μόνωσης μαλλιού βράχου 100mm Ευθεία μυτερή φλάντζα συνδέσεων χωρίς. η χαλυβουργία 14, οι υπόλοιπες φλάντζες αποτελείται από τα πιάτα χάλυβα του πλάτους 100 χιλ. και το πάχος 12 χιλ., διάστημα είναι όχι περισσότερα από 2,5 μέτρα, το κάθετο τονωτικό αποτελείται από τον τετραγωνικό σωλήνα 50x100, το πάχος 3 χιλ., που χωρίζει κατά διαστήματα την μη υπέρβαση 1220 χιλ. Ξεράνετε το υπαίθριο πάχος δ=3mm, ελεγμένο πιάτο στεγών χάλυβα άνθρακα. 3, ο πύργος έχουν τον ανεμιστήρα 4 πύργων και την τρύπα παρατήρησης, εύκολους να καθαρίσουν τον πύργο παρατήρησης. Η σύνδεση του σώματος πύργων και η κάμψη όλες σωλήνων σχεδιάζονται από την ένωση άκρης τόξων για να μειώσουν τη νεκρή γωνία. 4, κανονική τρέχοντας θερμοκρασία: Ο διανομέας ζεστού αέρα στη θερμοκρασία αέρα είναι 160℃, μέσα του πύργου είναι λειτουργούν όριο θερμοκρασίας 120℃.The είναι πίεση εργασίας 300℃.Tower: 100~-1500Pa, κενός πύργος ορίου: - 2000Pa. 5, πνευματικό σφυρί: Από το σχέδιο εργοστασίων και την κατασκευή μας σφυριού αέρα, η δόνηση της μεγάλης, μικρής κατανάλωσης αέρα. Ο χρήστης προετοιμάζει τον αεροσυμπιεστή ο ίδιος |
| 5 | Το λαμβάνον σύστημα |
|
| 6 | Σύστημα εξάτμισης |
1, προκληθείς ανεμιστήρας σχεδίων: πρότυπο: G4-73-12D, δύναμη: 160KW, ταχύτητα: 1450r/min, ποσοστό φυσήγματος: 83088~104600m3/h, πίεση: 4366~3171Pa εξοπλισμένος με τη διευθετήσιμη διάταξη απόσβεσης, παραγωγή Q235, βάζει σε παρένθεση εγκαθίσταται με 4 μαξιλάρια κλονισμού 2, αγωγός εξάτμισης: Υλική επαφή με 304 το ανοξείδωτο, χάλυβας άνθρακα για τα τονωτικά. |
| 7 | Ηλεκτρικό σύστημα |
1, το ηλεκτρικό γραφείο ελέγχου αποτελείται από το χάλυβα άνθρακα. 2, το σύστημα ελέγχου υιοθετούν το στερεότυπο έλεγχο επαφέων κουμπιών. Κύριες παράμετροι όπως η θερμοκρασία κολπίσκων, κύρια θερμοκρασία πύργων, θερμοκρασία εξόδου την ψηφιακή ρύθμιση επίδειξης θερμομέτρων, που εξοπλίζεται από με τις οδηγίες πύργων αρνητικής πίεσης, πίεση αέρα κολπίσκων, έλεγχος αρνητικής πίεσης, σαφείς οδηγίες, η λειτουργία, η ευκολία των χρηστών. Τα κύρια ηλεκτρικά χρησιμοποιώντας CHINT ελέγχου ηλεκτρικά τμήματα τμημάτων, ένα σημαντικό στοιχείο είναι υιοθετημένα εισαγόμενα υψηλά - ποιοτικά προϊόντα, αποτελεσματικά εγγύηση η αξιοπιστία της ηλεκτρικής ασφάλειας. 3, η θερμοκρασία κολπίσκων από τον ευφυή ψηφιακό έλεγχο θερμομέτρων, επίδειξη, συναγερμός, εξασφαλίζουν σταθερή θερμοκρασία του κολπίσκου. |
