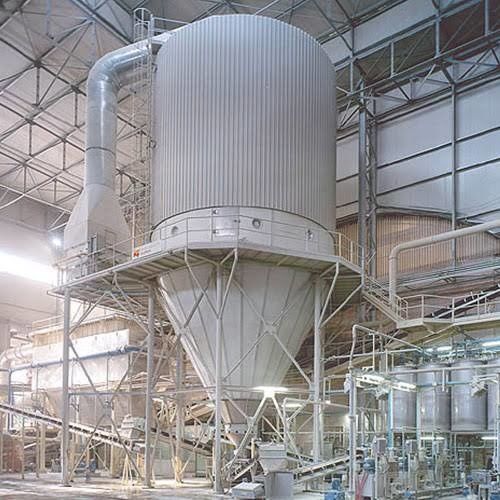

Τα τρόφιμα χάλυβα τύπων LPG ρευστοποίησαν το βιομηχανικό στεγνωτήρα ψεκασμού

LPG-500 τιμή στεγνωτήρων ψεκασμού σκονών τροφίμων ανοξείδωτου τύπων

Ⅰ, Όρος σχεδίου εξοπλισμού:

1, ταΐζει τον υγρό όρο

Όνομα του υλικού: υγρό

Στερεό περιεχόμενο: 25%

Τελική υγρασία: 5%

Θερμοκρασία αέρα κολπίσκων: 200--210℃ (η θερμοκρασία αέρα κολπίσκων είναι 210℃)

Θερμοκρασία αέρα εξόδου: ~90℃

Εξάτμιση νερού: 500 kg/h

Ιξώδες: αριθ.

Ποσοστό του υγρού: ~1.1 g/cm3

Πηγή θερμότητας: Με γκάζι καυτή σόμπα φυσήματος

Υγρή θερμοκρασία: 20℃

2, ξηρός όρος προϊόντων:

Ξηρό μέγεθος σιταριού: πλέγμα ~120

Αναλογία συσσώρευσης ξερής ουσίας: ~0.8 g/cm3

Hygroscopicity: αριθ.

Υλική θερμοκρασία εξόδου: 40~50℃

3, όροι διαδικασίας

Τρόπος διάσπασης σε άτομα: Φυγοκεντρικός

Τρόπος επαφών μεταξύ των σταγονίδιων και του ζεστού αέρα: Παράλληλη ροή

Πηγές θερμότητας και μέθοδοι θέρμανσης: Με γκάζι καυτή σόμπα φυσήματος

Θερμοκρασία αέρα κολπίσκων: 210℃

Θερμοκρασία αέρα εξόδου: ~90℃

Τρόπος συλλογής σκονών: Δύο σταδίων precipitator κυκλώνων

Υλικές απαιτήσεις συστημάτων: Το μέρος επαφών και έξω από τον κεντρικό υπολογιστή είναι SS304, η παραμονή είναι Q235.

4, σχεδιάζουν τις μετεωρολογικές συνθήκες

Ατμοσφαιρική πίεση: τυποποιημένη πίεση ατμόσφαιρας

Περιβαλλοντική θερμοκρασία: 20℃

Σχετική υγρασία: 60%

Περιβαλλοντική περιεκτικότητα σε υγρασία αέρα: 0,012 kg/kg

5, δημόσια έργα (συνολικά)

5.1 ηλεκτρική πηγή

Παροχή ηλεκτρικού ρεύματος: 380V, 3phase, 50HZ

Δύναμη: κινητήρια δύναμη 267 KW

6. Κύριες παράμετροι του εξοπλισμού:

(1) εσωτερική διάμετρος πύργων: Φ5800 χιλ.

(2) εξωτερική διάμετρος πύργων: Φ5960 χιλ.

(3) όγκος αέρα: 15000 kg/h

(4) θερμοκρασία αέρα κολπίσκων: 210℃

Θερμοκρασία αέρα εξόδου: ~90℃

(5) ξηρά παραγωγή προϊόντων: ~200 kg/h

Εξάτμιση νερού: 500 kg/h

(6) ποτίστε το περιεχόμενο της ξηράς σκόνης: 4%

(7) με γκάζι καυτή σόμπα φυσήματος: 800000 kcal/h

(8) εξολκέας σκόνης κυκλώνων 1: 2-- XXF/Φ1100

Εξολκέας σκόνης κυκλώνων 2: 2-- XXF/Φ1000

(9) φυσώντας μηχανή: Πρότυπο: 4-72-5A δύναμη: 15KW ταχύτητα: 2900 περιστροφές/λεπτό

(10) προκληθείς ανεμιστήρας σχεδίων: Πρότυπο: 9-26-10D δύναμη: 55KW ταχύτητα: 1450 περιστροφές/λεπτό

(11) αντλία βιδών: Πρότυπο: Gf40-1 δύναμη: 4KW πίεση: 0,6 MPA

Ποσοστό ροής: ταχύτητα 8 m3/h: 700 περιστροφές/λεπτό

(12) ψεκαστήρας: Πρότυπο: Xh-500 δύναμη: 11KW

Ταχύτητα: 12000~15000 περιστροφές/λεπτό

Ⅲ, Καθορισμός συστημάτων

Αρχική επιλογή: LPG-500 μονάδα στεγνωτήρων ψεκασμού

Σύστημα θέρμανσης: Με γκάζι καυτή σόμπα φυσήματος

Η σκόνη συλλαμβάνει το σύστημα: Δύο σταδίων διαχωριστής κυκλώνων

Διηλεκτρικό σύστημα κυκλοφορίας: Ανοικτός κύκλος ανεμιστήρων σχεδίων

Σύστημα διήθησης αέρα: Αρχικό φίλτρο αέρα

Σύστημα τροφοδοτών: Διευθετήσιμη αυτόματη σίτιση αντλιών βιδών

Σύστημα ελέγχου: Συγκεντρωμένος γραφείο έλεγχος ελέγχου

Ⅳ, Σχηματικό διάγραμμα της τεχνολογικής διαδικασίας (με τα σχέδια)

Ⅴ, Τεχνικός πίνακας παραμέτρου εξοπλισμού

Ⅵ, Περιγραφή απόδοσης του μηχανισμού εξοπλισμού

1.Feeder σύστημα

Η αντλία βιδών χρησιμοποιεί τον κανονισμό ταχύτητας μετατροπής συχνότητας, αποτελεσματικά έλεγχος ο όγκος τροφών, και η συναρμολόγηση θερμοκρασίας αέρα.

2. Διηλεκτρικό σύστημα κυκλοφορίας

Αποτελείται από τον ανεμιστήρα, τον επαγωγέα, τη βαλβίδα πεταλούδων αέρα, το σωλήνα αέρα, κ.λπ….

Ο όγκος αέρα, ταίριασμα πίεσης και ταχύτητας ανέμου του συστήματος είναι το κλειδί, σύμφωνα με την εμπειρία πολλών ετών, είναι τώρα ώριμο.

3. Σύστημα καθαρισμού θέρμανσης με αέρα

Αποτελείται από το αρχικό φίλτρο αέρα, το φίλτρο αέρα υψηλής αποδοτικότητας, τον ανεμιστήρα, κ.λπ.

Η πηγή θερμότητας είναι σόμπα αερίου

4. Σύστημα ξεραίνοντας πύργων

Με την ξήρανση του κύριου πύργου, του διανομέα ζεστού αέρα, του ψεκαστήρα, της καταπακτής παρατήρησης, του φωτισμού πύργων, του πνευματικού σφυριού, κ.λπ.

Αυτό το σύστημα είναι το σύστημα πυρήνων.

(1) συνδυασμένοι με την πειραματική εμπειρία, περιλαμβανόμαστε στο σχέδιο του κύριου πύργου:

1, η απόσταση ψεκασμού του ψεκαστήρα υπολογίζεται αυστηρά, και η διάμετρος του κύριου πύργου διευρύνεται εύλογα για να αποτρέψει το υλικό από να κολλήσει στον τοίχο κατά τη διάρκεια της pre-drying διαδικασίας.

2, λογική αναλογία Α του ύψους στη διάμετρο του ευθύ κυλίνδρου του κύριου πύργου έχουν ως σκοπό να εξασφαλίσουν τον αρκετό χρόνο κατοικιών του υλικού και την επίδραση της ξήρανσης ψεκασμού.

3, η μυτερή γωνία του κώνου του πύργου προσαρμόζονται σε 55 °, και η ομαλή ροή του υλικού στον κώνο εξετάζεται πλήρως.

(2) ο ψεκαστήρας υιοθετεί το μετατροπέα συχνότητας για να ρυθμίσει την ταχύτητα του ψεκαστήρα για να επιτύχει την καλύτερη επίδραση διάσπασης σε άτομα. Με το χαμήλωμα της βάσης ψεκαστήρων και την αύξηση της απόστασης μεταξύ του δίσκου ψεκαστήρων και της κορυφής του πύργου, τα ψεκάζοντας υγρά σταγονίδια δεν μπορούν να επιστρέψουν στην κορυφή κάτω από την περιστροφή του αέρα, ώστε να εξασφαλιστεί η κανονική λειτουργία του συστήματος. Με την κίνηση μηχανών υψηλής ταχύτητας, ο άξονας επιταχύνεται σε 15000 ~ της 16000R.P.M, μέσω του κιβωτίου εργαλείων, κάνοντας τη γραμμή ψεκαστήρων να επιταχυνθεί σε 130m/min, εξασφαλίζοντας επίδραση διάσπασης σε άτομα. Με την ψηφιακή αυτόματη συσκευή ανίχνευσης για την πίεση πετρελαίου, ο κύριος άξονας είναι εξοπλισμένος με τη water-cooled συσκευή ψύξης δί ελαίου για να εξασφαλίσει ότι ο άξονας δεν επηρεάζεται από υψηλής θερμοκρασίας. Σύμφωνα με τις απαιτήσεις τελειωμένος - τα προϊόντα, το στόμιο, η τετραγωνική τρύπα ή η τρύπα ρόμβων μπορούν να χρησιμοποιηθούν για τη μορφή τρυπών του ψεκαστήρα.

(3) τα πνευματικά σφυριά, που υιοθετούν τα νέα προϊόντα της ιαπωνικής αναζωογονώντας τεχνολογίας, μπορούν να εξασφαλίσουν την επίδραση της δόνησης, να μειώσουν το θόρυβο να χτυπήσουν τα προϊόντα, και να καταστήσουν τη διανομή λογική.

(4) σχεδιάστε τον πολυ - σύνολο συσκευών φωτισμού στον πύργο και την παρατήρηση τρία και τις καθαρίζοντας πόρτες, καταπακτή

(5) το κοχύλι ανεμοστροβίλων του κύριου πύργου υιοθετεί μια επιταχύνοντας δομή, έτσι ώστε ο ζεστός αέρας μπορεί αποτελεσματικά να πιέσει το υλικό στον πύργο, και τις τακτικές μειώσεις δίνης. Και ο διανομέας ζεστού αέρα συνδυάζει επίσης τα χαρακτηριστικά και τις απαιτήσεις της τεχνολογίας, και ο μηχανισμός οδηγών αέρα και στις δύο πλευρές του διανομέα μπορεί να επιτευχθεί, και η γωνία μπορεί να ρυθμιστεί ανά πάσα στιγμή για να ελέγξει την εφαπτόμενη γωνία του κολπίσκου ζεστού αέρα.

5. Συλλογή του συστήματος

Το σύστημα χρέωσης της μονάδας ξήρανσης ψεκασμού αποτελείται από έναν διαχωριστή κυκλώνων. Ο κυκλώνας συλλέγεται από έναν υψηλής δύο επιπέδων κυκλώνα αποδοτικότητας και υψηλής αποδοτικότητας, και η σκόνη που συλλέγει το ποσοστό μπορεί να φθάσει σε 99%.

6. Άλλα βοηθητικά συστήματα

Όλοι παρέχονται από τους γνωστούς κατασκευαστές, αξιόπιστη απόδοση μέρος της σωλήνωσης θεώρησε ένα ορισμένο σχέδιο γωνίας, η χρήση του πιεσμένου ομαλού σωλήνα ανοξείδωτου, για να αποφύγει την υλική περάτωση, τη σύνδεση, και την τοπική αντίσταση για να έχει επιπτώσεις στο υλικό φαινόμενο μεταφορών.

7.Control σύστημα

Ο συγκεντρωμένος έλεγχος του γραφείου ελέγχου, όλα τα ηλεκτρικά συστατικά είναι γνωστά εμπορικά σήματα στην Κίνα.
