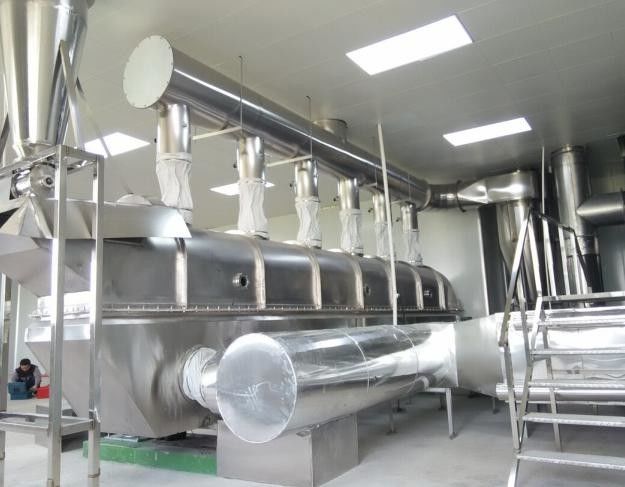

Χημικός Vibro 304SS 500kg/H οριζόντιος συνεχής που ρευστοποιείται - στεγνωτήρας κρεβατιών

ZLG6-0.75 δόνηση που ρευστοποιείται γραμμική - στεγνωτήρας κρεβατιών

Επισκόπηση εξοπλισμού:

Το δομένος ρευστοποιημένο - στεγνωτήρας κρεβατιών, καλούμενος η δόνηση που ρευστοποιείται - κρεβάτι, είναι ένας νέος τύπος του ρευστοποιημένου υψηλής απόδοσης ξεραίνοντας εξοπλισμού κατάλληλου για τα κοκκώδη και κωνιώδη υλικά. Έχει τα πλεονεκτήματα της εύκολης λειτουργίας, της ενέργειας - αποταμίευση και της προστασίας του περιβάλλοντος.

Αρχή της δόνησης που ρευστοποιείται - κρεβάτι που ξεραίνει: τα φίλτρα ανεμιστήρων αέρα ο περιβαλλοντικός αέρας μέσω των φίλτρων αρχικού και αέρα μέσος-αποδοτικότητας και των θερμοτήτων αυτό στην καθορισμένη θερμοκρασία από τον ανταλλάκτη θερμότητας ατμού, και εισάγουν τελικά το κατώτατο σημείο ρευστοποιημένη - κρεβάτι μέσω του σωλήνα ως πηγή θερμότητας για υλικές fluidization και την ξήρανση. Το υγρό υλικό εισάγει το πιάτο κρεβατιών (διατρυπημένο πιάτο) μέσα στη μηχανή από το λιμένα τροφών του ανώτερου σώματος κρεβατιών. Στο πλαίσιο της δράσης της δύναμης διέγερσης της δομένος μηχανής και στις δύο πλευρές ρευστοποιημένη - το κρεβάτι, το υλικό ρίχνεται προς τα εμπρός και κινείται συνεχώς οριζόντια, και τα περάσματα ζεστού αέρα πρός τα πάνω μέσω του πιάτου κρεβατιών (διατρυπημένο πιάτο) είναι σε επαφή με τα υγρά υλικά. Τα υγρά υλικά αναστέλλονται στο ζεστό αέρα για να παραγάγουν ένα μικτό κρεβάτι των υλικών μορίων και του ζεστού αέρα, που είναι όπως υγρού να βράσει, και διευθύνει τη μεταφορά θερμότητας και τη μεταφορά υγρασίας μεταξύ του υλικού και του ζεστού αέρα. Στο πλαίσιο της δράσης της ανταλλαγής θερμότητας, ο ζεστός αέρας παρασύρει το υδρατμό και τα λεπτά υλικά μόρια και απαλλάσσεται από την οπή αερισμού του προκληθε'ντος ανεμιστήρα σχεδίων μετά από να ξεσκονιστεί από το διαχωριστή κυκλώνων και το φίλτρο τσαντών.

Αφότου το υλικό είναι ξηρό, συνεχίζει να προωθεί. Ο δροσερός αέρας χρησιμοποιείται στο κατώτατο σημείο ρευστοποιημένη - κρεβάτι. Ένα χώρισμα γίνεται στο χαμηλότερο κρεβάτι ρευστοποιημένη - κρεβάτι για να διακρίνει τον κρύο αέρα από το ζεστό αέρα. Αφότου μπαίνει σε το υλικό την επαφή με τον κρύο αέρα, η θερμότητα και το κρύο ανταλλάσσονται. Μειώστε για να επιτύχετε την επιθυμητή επίδραση, και τελικά την απαλλαγή από το λιμένα απαλλαγής, και να μοιραστείτε το συλλέκτη σκόνης και τον προκληθε'ντα ανεμιστήρα σχεδίων με το ξεραίνοντας τμήμα.

Όταν το υλικό ρίχνεται προς τα εμπρός και συνεχώς στο πιάτο κρεβατιών (διατρυπημένο πιάτο), ένα μικρό μέρος των λεπτών μορίων θα μειωθεί από το πιάτο στομίων στο εσωτερικό κατώτατο πιάτο ρευστοποιημένη - κρεβάτι. Το κατώτατο πιάτο είναι παράλληλο στο πιάτο κρεβατιών (διατρυπημένο πιάτο) και είναι επίσης στο πλαίσιο της δράσης της δόνησης. Το υλικό ρίχνεται προς τα εμπρός συνεχώς κατά μήκος της οριζόντιας κατεύθυνσης, και τελικά απαλλάσσεται αυτόματα από το λιμένα αφαίρεσης σκόνης ρευστοποιημένη - πάτωμα κρεβατιών.

Η δόνηση που ρευστοποιείται - ο στεγνωτήρας κρεβατιών χρησιμοποιείται ευρέως στην ξήρανση των κωνιωδών και κοκκωδών υλικών στα χημικά, φαρμακευτικά, τρόφιμα, τα αφυδατωμένα λαχανικά, το σιτάρι, και τις ορυκτές βιομηχανίες.

Κατά τη λειτουργία, τα υλικά ομοιόμορφα και συνεχώς τροφοδοτούνται τη δόνηση που ρευστοποιείται - κρεβάτι μέσω του τροφοδότη. Συγχρόνως, ο αέρας θερμαίνεται σε μια ορισμένη θερμοκρασία μετά από να φιλτραριστεί, και εισάγει τη downwind αίθουσα του στεγνωτήρα μέσω του κολπίσκου αέρα. Αφότου εμπίπτει το υλικό στο πιάτο διανομής, στη διπλή δράση της δύναμης δόνησης και τη ροή ζεστού αέρα μέσω του πιάτου διανομής αέρα, θα είναι σε ένα ανασταλμένο κράτος και θα έρθει σε επαφή με τη ροή ζεστού αέρα. Μετά από να ρυθμίσει το ποσό σίτισης, τις παραμέτρους δόνησης, την πίεση αέρα και τη ταχύτητα ανέμου, το υλικό κρεβάτι διαμορφώνει ένα ομοιόμορφο ρευστοποιημένο κράτος. Υπάρχει άγρια αναταραχή μεταξύ των υλικών μορίων και του μέσου θερμότητας, το οποίο ενισχύει τη διαδικασία μεταφοράς θερμότητας και μάζας. Το ξηρό προϊόν απαλλάσσεται από το λιμένα απαλλαγής, και το εξατμισμένο πέρασμα αερίου νερού και αποβλήτων μέσω του διαχωριστή κυκλώνων και του φίλτρου τσαντών για να ανακτήσει τη σκόνη. Μετά από να απαλλαχθεί στην ατμόσφαιρα. Η ρύθμιση των σχετικών παραμέτρων μπορεί εύκολα να αλλάξει την ικανότητα επεξεργασίας του συστήματος μέσα σε μια ορισμένη σειρά.

Τεχνική περιγραφή των συστατικών κλειδιών του συστήματος:

1. Ανώτερο σώμα

Το ανώτερο σώμα κρεβατιών χωρίζει την περιοχή ξήρανσης από την ατμόσφαιρα για να αποτρέψει τη σκόνη από τη διαρροή και την πρόκληση της περιβαλλοντικής ρύπανσης. Ο ανώτερος - μισός είναι μεγαλύτερος από χαμηλότερος - μισός, έτσι η ταχύτητα ανέμου στο ανώτερο μέρος είναι χαμηλότεροι από το χαμηλότερο μέρος, που είναι συμβάλλον στην ιζηματογένεση μορίων, μειώνει το ποσό σκόνης που παρασύρεται, και μειώνει τη συλλογή των συλλεκτών σκόνης. Το ποσό σκόνης είναι λιγότερος, και είναι φιλικότερη προς το περιβάλλον. Η τοξοειδής δομή στην κορυφή του ανώτερου σώματος κρεβατιών καθιστά την ακαμψία καλύτερη, το εσωτερικό είναι εύκολο να γυαλιστεί και να γυαλιστεί, και το τέρμα είναι καλό, και καμία σκόνη δεν εμμένει σε το.

Το ανώτερο σώμα κρεβατιών είναι συνήθως μια με λεπτούς τοίχους δομή με ένα πάχος περίπου 3mm. Προκειμένου να αποτραπούν οι μεγάλες ελαστικές δονήσεις από τον πλευρικό τοίχο, ένα τμήμα των ενωμένων στενά πλευρών ενίσχυσης απαιτείται στο εξωτερικό. Στο ανώτερο σώμα κρεβατιών παρέχονται οι έξοδοι εξάτμισης για τον αέρα εξάτμισης. Λαμβάνοντας υπόψη τη δύναμη του ανώτερου σώματος κρεβατιών, γίνεται γενικά σε μια στρογγυλή μορφή, και 4-6 οπές αερισμού γίνονται γενικά σύμφωνα με το μέγεθος ρευστοποιημένη - κρεβάτι. Το ανώτερο σώμα κρεβατιών είναι εξοπλισμένο με ένα γρήγορος-κατάλληλο γυαλί θέας, το οποίο χρησιμοποιείται για να παρατηρήσει την ξηρά κατάσταση του υλικού και μπορεί επίσης να λάβει υπόψη τη λειτουργία της τρύπας χεριών. Το ανώτερο σώμα χρησιμοποιεί έναν γρήγορος-κατάλληλο λιμένα πρόσβασης, ο οποίος είναι κατάλληλος και γρήγορος να ανοίξει και να κλείσει. Σε ένα τέλος του ανώτερου σώματος κρεβατιών παρέχεται ένας λιμένας τροφών, και ο λιμένας τροφών έχει ένα πιάτο βαλβίδων για να διευκολύνει τη ρύθμιση του όγκου τροφών.

2. Χαμηλότερο σώμα

Το χαμηλότερο σώμα κρεβατιών είναι ο αεροθάλαμος όπου ο ζεστός αέρας εισάγεται και η εργασία πινάκων κρεβατιών για να ολοκληρώσει μαζί την υποχρέωση ομοιόμορφα το ζεστό αέρα στο κρεβάτι. Συγχρόνως, η μηχανή δόνησης εγκαθίσταται επίσης στο χαμηλότερο σώμα κρεβατιών. Ο όγκος του χαμηλότερου σώματος κρεβατιών συσχετίζεται με την ομοιομορφία της πτώσης πίεσης του κρεβατιού και της διακύμανσης της πτώσης πίεσης. Για το λόγο αυτό, πρέπει να υπάρξει ένας αρκετά μεγάλος όγκος του χαμηλότερου σώματος κρεβατιών, και το χαμηλότερο σώμα κρεβατιών πρέπει να αντέξει το δυναμικό φορτίο όλων των δομένος μαζών, έτσι το χαμηλότερο σώμα κρεβατιών πρέπει να σχεδιαστεί ως δομή πλαισίων κιβωτίων. Το χαμηλότερο σώμα κρεβατιών πρέπει να εξοπλιστεί με μια μηχανή δόνησης, και το χαμηλότερο σώμα κρεβατιών πρέπει να είναι μεγαλύτερο από το ανώτερο σώμα κρεβατιών, γενικά 810mm. Το εξωτερικό ενισχύεται με το χάλυβα καναλιών και το εσωτερικό ενισχύεται με τους στρογγυλούς σωλήνες. Το χαμηλότερο σώμα κρεβατιών διαιρείται σε δύο αεροθαλάμους με έναν πίνακα χωρισμάτων, ένας αεροθάλαμος είναι αερισμένος με το ζεστό αέρα, και ο άλλος αεροθάλαμος είναι αερισμένος με τον κρύο αέρα. Το χώρισμα κρατιέται μια ορισμένη απόσταση από το κατώτατο σημείο του χαμηλότερου σώματος κρεβατιών για να διευκολύνει τη ροή της υλικής διαρροής και το καθαρίζοντας νερό από το κρεβάτι.

Στο χαμηλότερο σώμα κρεβατιών παρέχονται οι έξοδοι εξάτμισης για τον εξαντλώντας αέρα. Λαμβάνοντας υπόψη τη δύναμη του ανώτερου σώματος κρεβατιών, γίνεται γενικά σε μια στρογγυλή μορφή, και 6-8 οπές αερισμού γίνονται γενικά σύμφωνα με το μέγεθος ρευστοποιημένη - κρεβάτι. Το χαμηλότερο σώμα κρεβατιών είναι μια δομή κιβωτίων, και θα υπάρξουν νεκρές γωνίες μετά από το κατώτατο πιάτο και τα δευτερεύοντα πιάτα κάμπτονται και ενώνονται στενά. Προκειμένου να αποτραπεί η συσσώρευση των υλικών και να διευκολυνθεί ο καθαρισμός, ένα τριγωνικό πιάτο είναι ενωμένο στενά στη νεκρή γωνία στον περίβολο. Στο χαμηλότερο σώμα κρεβατιών παρέχεται ένας λιμένας αφαίρεσης σκόνης κάτω από το λιμένα απαλλαγής. Ο λιμένας αφαίρεσης σκόνης αποτελείται από τα στρογγυλευμένα τετράγωνα, και ένα τυφλό πιάτο στην κορυφή συνδέεται με τη γρήγορη εγκατάσταση. Υπάρχουν πολλοί τρόποι να απορροφηθεί ο κλονισμός του χαμηλότερου κρεβατιού, χρησιμοποιώντας κυρίως τα λαστιχένια ελατήρια και τους διογκώσιμους αερόσακους.

3. Ανώτερες και χαμηλότερες φλάντζες κρεβατιών

Υπάρχουν κυρίως δύο τρόποι να συνδεθούν οι ανώτεροι και χαμηλότεροι οργανισμοί κρεβατιών. Κάποια είναι σύνδεση μπουλονιών φλαντζών, δηλ., οι ανώτερες και χαμηλότερες φλάντζες σωμάτων κρεβατιών συνδέεται με τα μπουλόνια. Αυτή η μέθοδος δεν είναι πολύ κατάλληλη για τον καθαρισμό και τη συντήρηση ρευστοποιημένη - κρεβάτι. Λαμβάνοντας υπόψη αυτήν την κατάσταση, η επιχείρησή μας σχεδιάζει έναν τρόπο που μπορεί να συνδεθεί γρήγορα και να αποσυντεθεί,

4. Πίνακας κρεβατιών

Ο ζεστός αέρας περνά μέσω του διατρυπημένου πιάτου για να κάνει το υλικό να γίνει ρευστοποιημένο στη δόνηση που ρευστοποιείται - κρεβάτι. Η εμπειρία δείχνει ότι όσο μεγαλύτερο το ανοικτό πορώδες, τόσο δυσκολότερος αυτό πρόκειται να εξασφαλίσει τη fluidization ποιότητα. Το ανοικτό πορώδες είναι γενικά στη σειρά 3%-10%, και το άνοιγμα είναι κανονικό. Σύμφωνα με την ισόπλευρη διανομή τριγώνων, η διάμετρος είναι ευθείες τρύπες συνήθως 23mm, μπορείτε επίσης να ανοίξετε μια γλώσσα-διαμορφωμένη τρύπα στο τέλος τροφών σύμφωνα με την υγρασία, και να ανοίξετε έπειτα μια ευθεία τρύπα στην πλάτη, ή μπορείτε συγκεκριμένα να σχεδιάσετε τον πίνακα κρεβατιών σύμφωνα με το υλικό.

Σχέδιο διαδικασίας εκλογής εξοπλισμού

(1), σχέδιο διαδικασίας:

(2), βασικές παράμετροι διαδικασίας:

(3), παράμετρος εγκαταστάσεων:
