Τόπος καταγωγής:
Κίνα
Μάρκα:
XINYU
Αριθμό μοντέλου:
Hg

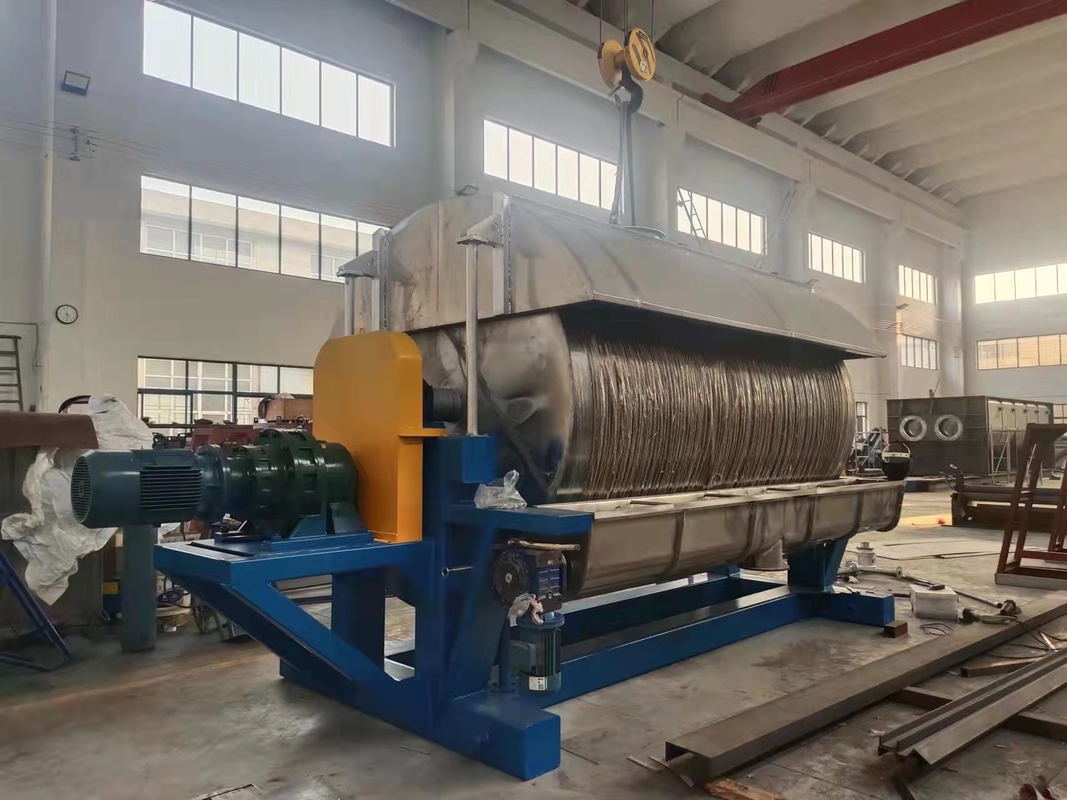

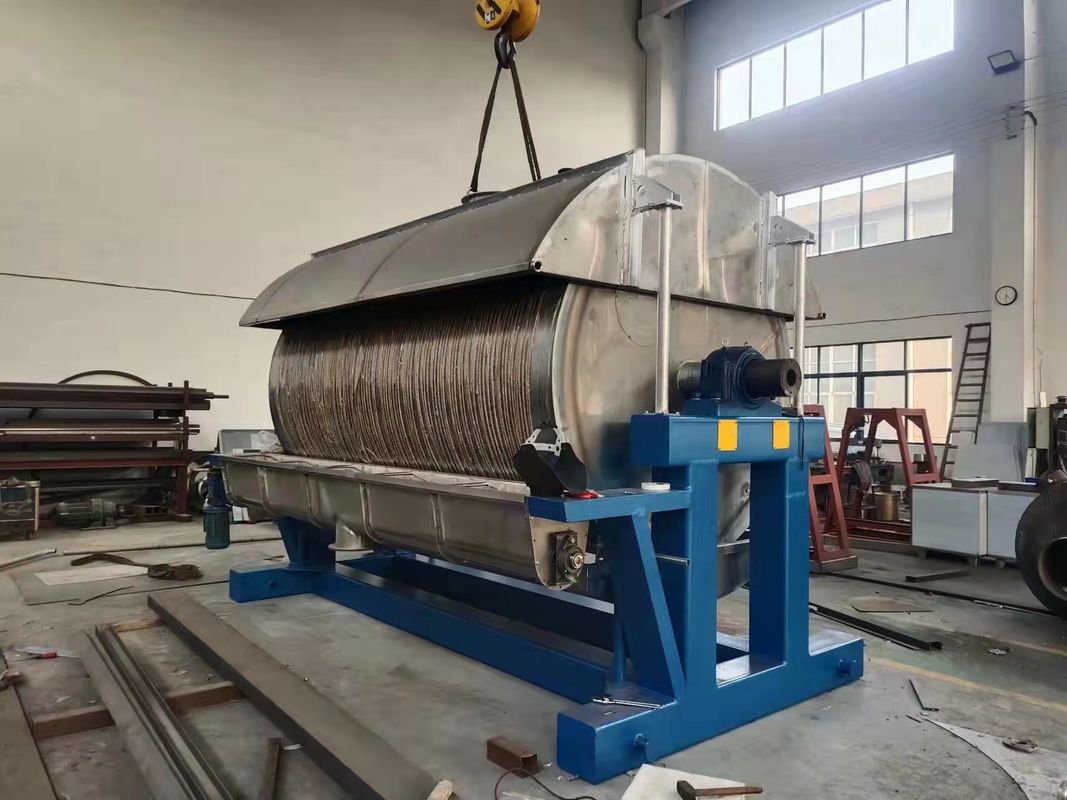

Στεγνωτήρας μεταλλουργικών ξυστρών κυλίνδρων τύπων TG-Φ1,5×1,8
Ι. τεχνικές απαιτήσεις
1. Υλικό: Q345R καλυμμένος χρώμιο κύλινδρος επιφάνειας
2. Αρχική υγρασία: 75%
3. Τελική υγρασία: ≥10%
4. Παραγωγή: 2000kg/24h→85kg/h
5. Τρόπος ελέγχου: Ανεξάρτητα γραφεία (χωριστά γραφεία ελέγχου)
6. Τρόπος θέρμανσης: Ατμός (0,4 MPA mpa~0.5)
7. Dehumidification σύστημα: Εξωτερική σύνδεση του αποξηραντή
8. Τύπος εξοπλισμού: TG-Φ1.5×1.8
ΙΙ. τεχνική επιλογή
Εξάτμιση νερού ανά ώρα: W=85* [(75%-10%)/(1-75%)]=221kg/h
Διαχειριζόμενη ικανότητα ανά ώρα: G=221+85=306kg/h
Η ένταση εξάτμισης ανά τετραγωνικό μέτρο ανά ώρα είναι 10~12 kg/h.m2 σύμφωνα με τον όρο πηγής θερμότητας της περιοχής χρηστών και τα πραγματικά στοιχεία εμπειρίας της προηγούμενης εγκατάστασής μας και της διόρθωσης (10 kg/h.m2 εδώ)
Η ένταση εξάτμισης ανά τετραγωνικό μικρό Q=10÷60=0.166 kg/min.m2. Τμήμα νερού που εξατμίζεται ανά λεπτό: Q1=221÷60=3.68kg/min.m
Πραγματική απαραίτητη περιοχή =3.68÷0.166=22m2 (αποτελεσματική περιοχή ξήρανσης)
Η πραγματική αποτελεσματική περιοχή ξήρανσης του στεγνωτήρα μεταλλουργικών ξυστρών τυμπάνων είναι η ακόλουθη: S=7.3 τα τετρ.μέτρα, θεωρούν 1 ξεραίνοντας εξοπλισμό για να συναντηθεί η πραγματική περιοχή ξήρανσης. Το ενιαίο πρότυπο είναι: TG-Φ1.5×1.8, S=8.4 τετρ.μέτρο
III.Equipment κατάλογος διαμόρφωσης
| Ξεραίνοντας σύστημα μηχανών οικοδεσποτών | ||||
| Seriel# | Όνομα | Προδιαγραφή | Υλικό | Q'ty |
| 1 | Περιστροφικό τύμπανο | Φ1.5×1.8 | Καλυμμένη χρώμιο επιφάνεια χάλυβα άνθρακα | 1 |
| 2 | Κύριο πλαίσιο | assort | Q235,18#U-χάλυβας | 1 |
| 3 | Μετάδοση | 5.5kw | Συστατικά (μετατροπή συχνότητας) | 1 |
| 4 | Μειωτής | assort | Συστατικά | 1 |
| 5 | Συμπεριφορά (κάθισμα) | assort | Συστατικά | 2 |
| 6 | Μεταλλουργική ξύστρα | Assort, διευθετήσιμο | χάλυβας 410 ελατηρίων | 1 |
| 7 | Περιστροφή κοινός | assort | Μάνικα μετάλλων | 1 |
| 8 | Ανασταλμένη κουκούλα | assort | Q235 αντιδιαβρωτική και αντιοξειδωτική επεξεργασία | 1 |
| 9 | Υγρός ανεμιστήρας εξάτμισης | 4-72-4.5A | Q235 αντιδιαβρωτική και αντιοξειδωτική επεξεργασία | 1 |
| Σύστημα χρέωσης | ||||
| Seriel# | Όνομα | Προδιαγραφή | Υλικό | Q'ty |
| 1 | Δοχείο αποθήκευσης | assort | SUS304 | 1 |
| Σύστημα απαλλαγής | ||||
| Seriel# | Όνομα | Προδιαγραφή | Υλικό | Q'ty |
| 1 | Λοξό πιάτο για την απαλλαγή | assort | SUS304 | 1 |
| 2 | Χοάνη απαλλαγής | assort | SUS304 | 1 |
| Ηλεκτρικό γραφείο ελέγχου | ||||
| Seriel# | Όνομα | Προδιαγραφή | Υλικό | Q'ty |
| 1 | Ηλεκτρικό γραφείο | assort | Γραφείο jection ψεκασμού | 1 |
| 2 | Μετασχηματιστής συχνότητας | assort | assort | 1 |
| 3 | Διακόπτης Aairbreak | assort | assort | πλήρες σύνολο |
| 4 | Θερμική υπερφόρτωση | assort | assort | πλήρες σύνολο |
| 5 | Επαφέας | assort | assort | πλήρες σύνολο |
| Σημείωση: σύμφωνα με την πραγματική κατάσταση, ο dehumidification χρήστης συνεχίζει τη dehumidification σύνδεση σωληνώσεων μόνος του, η επιχείρησή μας θέτει κατά μέρος τη φλάντζα | ||||
