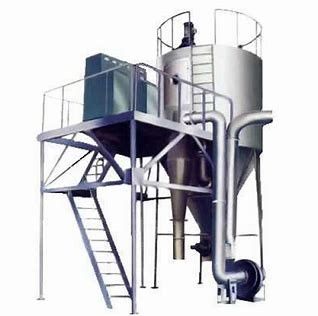

Τροφίμων σε σκόνη γαλάτων με γκάζι θέρμανση στεγνωτήρων ψεκασμού πειραματικής κλίμακας φυγοκεντρική

Αυτόματη φυγόκεντρος γαλάτων σε σκόνη 304SS/316SS

Κύρια εισαγωγή

Ο φυγοκεντρικός στεγνωτήρας ψεκασμού υψηλής ταχύτητας χρησιμοποιείται για να κάνει τον κόκκο σκονών από το υγρό άμεσα. Είναι κατάλληλο για την παραγωγή σκονών από τα υλικά όπως η λύση, το γαλάκτωμα, το υγρό και η κόλλα με τη γρήγορη ταχύτητα ξήρανσης, την υψηλή αποδοτικότητα, την απλουστευμένη διαδικασία, και τους εξοικονομημένους πόρους ατόμων. ειδικά για το heat-sensitive υλικό, αυτή η τεχνολογία θα μπορούσε να κρατήσει το χρώμα, το καρύκευμα και τη γεύση. Το τελικό προϊόν είναι κύριο της καλής ομοιομορφίας, της κινητικότητας και της διαλύοντας ικανότητας, επίσης υψηλή αγνότητα. Αυτή η μηχανή είναι ευνοϊκή για να βελτιώσει την παραγωγικότητα και τα οφέλη καλά από την τεχνολογία, η οποία έχει τη μεγάλη προοπτική χημικές, ελαφριές φαρμακευτικές, βιοχημικές και άλλες τις βιομηχανίες βιομηχανίας, δομικού υλικού, τροφίμων.

Ⅰ, Όρος σχεδίου εξοπλισμού:

1, ταΐζει τον υγρό όρο

Όνομα του υλικού: υγρό

Στερεό περιεχόμενο: 25%

Τελική υγρασία: 5%

Θερμοκρασία αέρα κολπίσκων: 200--210℃ (η θερμοκρασία αέρα κολπίσκων είναι 210℃)

Θερμοκρασία αέρα εξόδου: ~90℃

Εξάτμιση νερού: 500 kg/h

Ιξώδες: αριθ.

Ποσοστό του υγρού: ~1.1 g/cm3

Πηγή θερμότητας: Με γκάζι καυτή σόμπα φυσήματος

Υγρή θερμοκρασία: 20℃

2, ξηρός όρος προϊόντων:

Ξηρό μέγεθος σιταριού: πλέγμα ~120

Αναλογία συσσώρευσης ξερής ουσίας: ~0.8 g/cm3

Hygroscopicity: αριθ.

Υλική θερμοκρασία εξόδου: 40~50℃

3, όροι διαδικασίας

Τρόπος διάσπασης σε άτομα: Φυγοκεντρικός

Τρόπος επαφών μεταξύ των σταγονίδιων και του ζεστού αέρα: Παράλληλη ροή

Πηγές θερμότητας και μέθοδοι θέρμανσης: Με γκάζι καυτή σόμπα φυσήματος

Θερμοκρασία αέρα κολπίσκων: 210℃

Θερμοκρασία αέρα εξόδου: ~90℃

Τρόπος συλλογής σκονών: Δύο σταδίων υλικές απαιτήσεις κυκλώνων precipitatorSystem: Το μέρος επαφών και έξω από τον κεντρικό υπολογιστή είναι SS304, η παραμονή είναι Q235.

4, σχεδιάζουν τις μετεωρολογικές συνθήκες

Ατμοσφαιρική πίεση: τυποποιημένη πίεση ατμόσφαιρας

Περιβαλλοντική θερμοκρασία: 20℃

Σχετική υγρασία: 60%

Περιβαλλοντική περιεκτικότητα σε υγρασία αέρα: 0,012 kg/kg

5, δημόσια έργα (συνολικά)

5.1 ηλεκτρική πηγή

Παροχή ηλεκτρικού ρεύματος: 380V, 3phase, 50HZ

Δύναμη: κινητήρια δύναμη 267 KW

6. Κύριες παράμετροι του εξοπλισμού:

(1) εσωτερική διάμετρος πύργων: Φ5800 χιλ.

(2) εξωτερική διάμετρος πύργων: Φ5960 χιλ.

(3) όγκος αέρα: 15000 kg/h

(4) θερμοκρασία αέρα κολπίσκων: 210℃

Θερμοκρασία αέρα εξόδου: ~90℃

(5) ξηρά παραγωγή προϊόντων: ~200 kg/h

Εξάτμιση νερού: 500 kg/h

(6) ποτίστε το περιεχόμενο της ξηράς σκόνης: 4%

(7) με γκάζι καυτή σόμπα φυσήματος: 800000 kcal/h

(8) εξολκέας σκόνης κυκλώνων 1: 2-- XXF/Φ1100

Εξολκέας σκόνης κυκλώνων 2: 2-- XXF/Φ1000

(9) φυσώντας μηχανή: Πρότυπο: 4-72-5A δύναμη: 15KW ταχύτητα: 2900 περιστροφές/λεπτό

(10) προκληθείς ανεμιστήρας σχεδίων: Πρότυπο: 9-26-10D δύναμη: 55KW ταχύτητα: 1450 περιστροφές/λεπτό

(11) αντλία βιδών: Πρότυπο: Gf40-1 δύναμη: 4KW πίεση: 0,6 MPA

Ποσοστό ροής: ταχύτητα 8 m3/h: 700 περιστροφές/λεπτό

(12) ψεκαστήρας: Πρότυπο: Xh-500 δύναμη: 11KW

Ταχύτητα: 12000~15000 περιστροφές/λεπτό

Ⅲ, Καθορισμός συστημάτων

Αρχική επιλογή: LPG-500 μονάδα στεγνωτήρων ψεκασμού

Σύστημα θέρμανσης: Με γκάζι καυτή σόμπα φυσήματος

Η σκόνη συλλαμβάνει το σύστημα: Δύο σταδίων διαχωριστής κυκλώνων

Διηλεκτρικό σύστημα κυκλοφορίας: Ανοικτός κύκλος ανεμιστήρων σχεδίων

Σύστημα διήθησης αέρα: Αρχικό φίλτρο αέρα

Σύστημα τροφοδοτών: Διευθετήσιμη αυτόματη σίτιση αντλιών βιδών

Σύστημα ελέγχου: Συγκεντρωμένος γραφείο έλεγχος ελέγχου

Ⅳ, Σχηματικό διάγραμμα της τεχνολογικής διαδικασίας (με τα σχέδια)

Ⅴ, Τεχνικός πίνακας παραμέτρου εξοπλισμού
