Τόπος καταγωγής:
Κίνα
Μάρκα:
XINYU
Αριθμό μοντέλου:
Zg-5

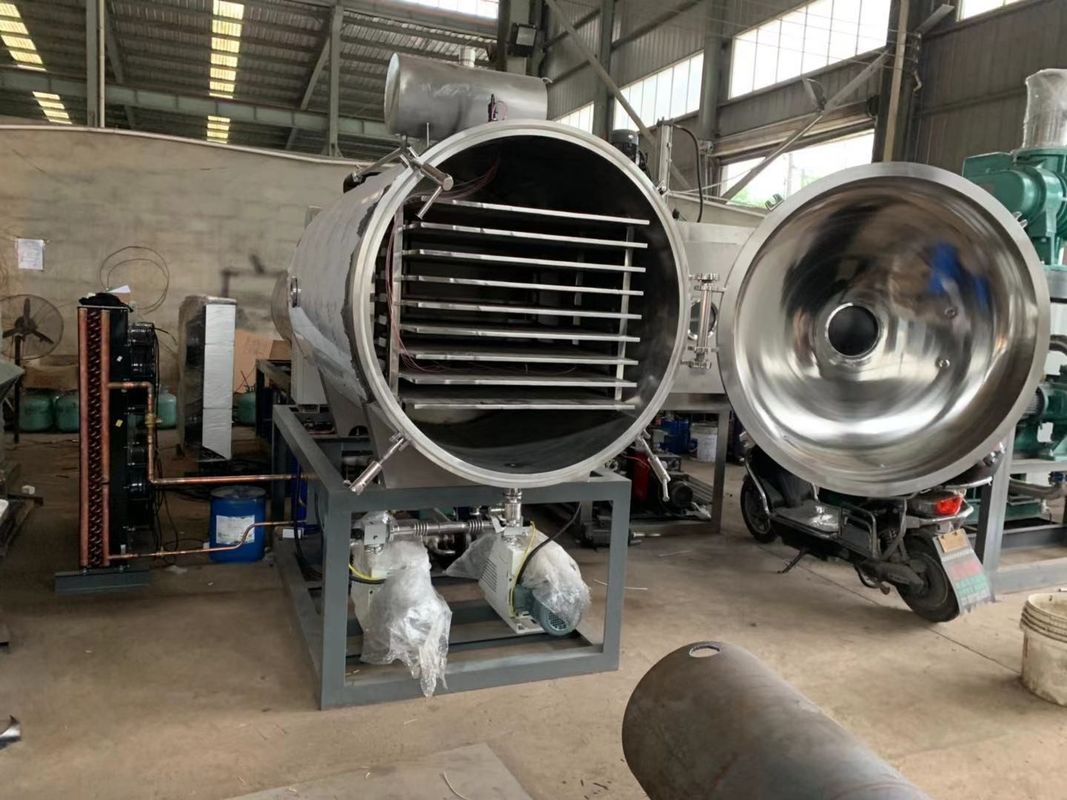

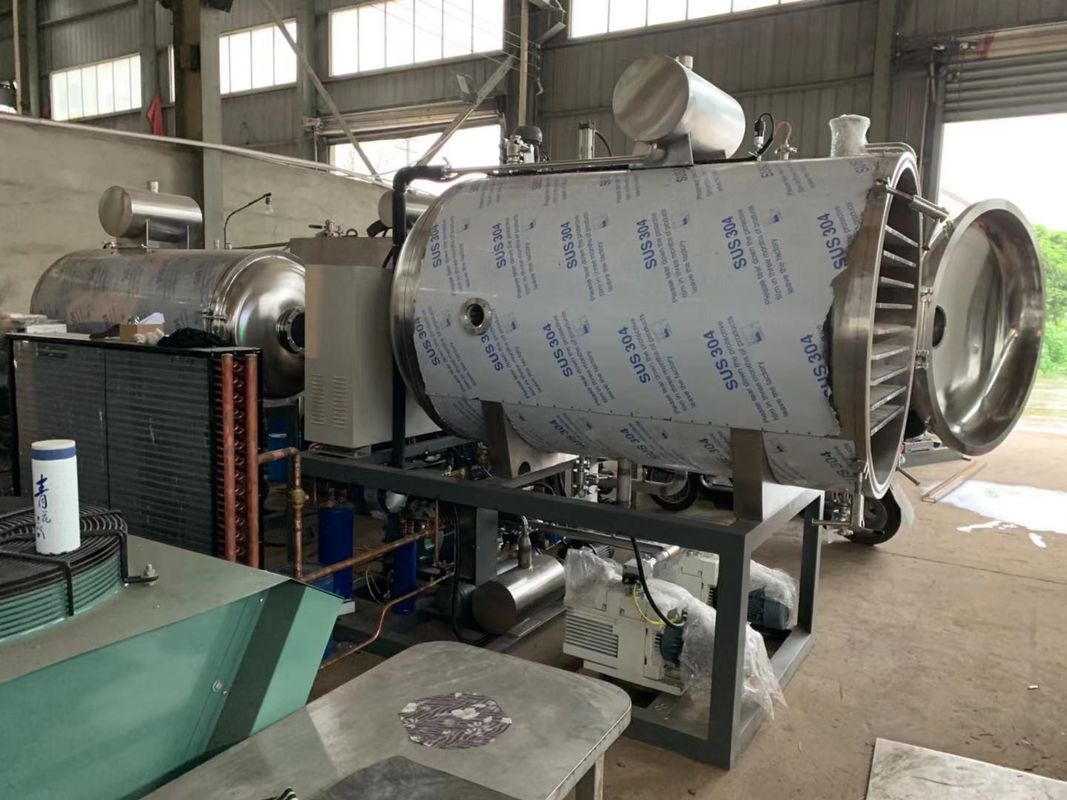

Αυτόματη γραμμή παραγωγής zg-5 κενός στεγνωτήρας παγώματος
| Zg-5 στεγνωτήρας παγώματος | ||
| Κατασκευή | Τεχνικές παράμετροι | Παρατήρηση |
| Δομή βάσεων | ||
| Αποτελεσματική περιοχή των ραφιών | 5㎡ | |
| Ικανότητα εισαγωγής | 50kg | |
| Μέγιστη ικανότητα συμπυκνωτών | 60Kg/batch | |
| Παροχή ηλεκτρικού ρεύματος | 220V/60Hz/3P | Σύμφωνα με την τάση του πελάτη |
| Κατανάλωση ισχύος | 22.35Kw | |
| Δροσίζοντας νερό | 5T/Hr (T<28℃, P=0.1-0.15MPa) |
Ανακυκλώσιμος Προετοιμασμένος από τον πελάτη |
| Μέγεθος μηχανών (L*W*H) | 2700*1200*2430mm | Υπό τον όρο του πραγματικού σχεδίου |
| Κύρια δομή | Τύπος ενότητας | |
| Βάρος | 3000 κλ | |
| Ξηρά αίθουσα | ||
| Ξηρό υλικό αιθουσών | SUS304/6mm πυκνά | |
| Ξηρές μορφή και διάσταση αιθουσών | Κύλινδρος φ1100*1100 | |
| Κλειδαριά πορτών | Κλειδαριά εξογκωμάτων χεριών | |
| Ανοικτή κατεύθυνση πορτών | Δεξιά προς τα αριστερά | Αποφασισμένος από τον πελάτη |
| Ανοικτή γωνία | >110° | |
| Υλικό πορτών | SUS304 | |
| Surfaceness | Ra≤0.5um | |
|
Παράθυρο παρατήρησης
|
Παγετός-ανθεκτικό γυαλί φ240mm, δ25~27 |
Εγκατεστημένος στο μέτωπο
|
| Σφραγίδα πορτών | Ιατρική λαστιχένια σφραγίδα σιλικόνης τμημάτων ο | |
| Αισθητήρας θερμοκρασίας | Θερμοηλεκτρικό ζεύγος τ-τύπων | |
|
Ράφια |
||
| Υλικό ραφιών | SUS304 | |
| Ράφι Surfaceness | Ra≤0.5um | |
| Ποσότητα ραφιών. (PC) | 7+1 στρώματα | Το τοπ στρώμα των ραφιών είναι αποζημίωση θερμοκρασίας |
| Δίσκος ανοξείδωτου | Hangzhou 395*445*30/2mm πυκνά | 28pcs |
| Απόσταση μεταξύ των ραφιών | 75 χιλ. | |
| Διάσταση ραφιών (L*W*H) | 800*895*15mm | |
| Χαμηλότερη θερμοκρασία ραφιών | -50℃ | |
| Υψηλότερη θερμοκρασία ραφιών | +70℃ | |
| Ποσοστό ψύξης ραφιών | +20~-40℃≤60min | No-load |
| Κατανάλωση ισχύος θέρμανσης | 8 Kw/220V/60Hz | |
| Φράκτης ραφιών | Αποτρέψτε το σταυρό δίσκων πέρα από το ράφι | |
| Συμπυκνωτής | ||
| Υλικό συμπυκνωτών | SUS304/6mm πυκνά | |
| Μορφή και διάσταση | Κύλινδρος φ1100*600 | Στο πίσω μέρος της ξηράς αίθουσας |
| Υλικό σωλήνων σπειρών | SUS304 | |
| Μορφή σπειρών | Κυκλικός σωλήνας σπειρών | |
| Νερό σωλήνων σπειρών που πιάνει την περιοχή | ≥5㎡ | |
| Ψυκτική ουσία | R404a | |
| Χαμηλότερη θερμοκρασία συμπυκνωτών | -55℃ | |
| Ποσοστό ψύξης | +30~-40℃≤30min | |
| Παράθυρο παρατήρησης |
Παγετός-ανθεκτικό γυαλί φ240mm, δ25~27 |
Εγκατεστημένος στην πλευρά
|
| μέθοδος ξεπαγώματος | sSray + βύθιση | |
| Αισθητήρας θερμοκρασίας | Θερμοηλεκτρικό ζεύγος τ-τύπων | |
| Καταψύχοντας μονάδα | ||
| Συμπιεστής. | Δύο σταδίων μηχανή Bitzer 12.2HP | 1set |
| Κατανάλωση ισχύος | 9.15Kw | |
| Ψυκτική ουσία | R404a | Προετοιμασμένος από τον πελάτη |
| Ομοιομορφία θερμοκρασίας ραφιών | +/--1℃ | |
| Διαχωριστής πετρελαίου | Shengzhou | 1set |
| Φίλτρο πετρελαίου | Shengzhou | 1set |
| Ελεγκτής διαφορικού πίεσης πετρελαίου | Σαγκάη | 1set |
| Υγροποιημένου αερίου διαχωριστής | Shengzhou | 1set |
| Dehumidification ξεραίνοντας φίλτρο | Shengzhou | 1set |
| Μανόμετρο | Shengzhou | 3set |
| Ηλεκτρονόμος προστασίας υψηλής τάσης | Shengzhou | 1set |
| Δροσισμένος νερό συμπυκνωτής | Zhejiang Kaidi | 1set |
| Ζαρωμένος μετριάζοντας σωλήνας | Shengzhou | 2pcs |
| Χειρωνακτική βαλβίδα στάσεων | Shengzhou | 1set |
| Καταψύχοντας βαλβίδα σωληνοειδών | Emerson (Αμερική) | 1set |
| Βαλβίδα επέκτασης | Danfoss (Danmark) | 1set |
| Κόκκινος σωλήνας χαλκού | φ16, φ12, φ10 | |
| Επιστροφή-σωλήνας ψύξης | φ38 χωρίς συγκόλληση σωλήνας ανοξείδωτου | |
| Κενό σύστημα | ||
| Κενή αντλία | LEYBOLD D30C 1.5KW | 2sets |
| Ζαρωμένος σωλήνας | Φ76 | Κενή αντίσταση κλονισμού σωλήνων |
| Ροή αέρα αντλιών | 100L/S | |
| Κατανάλωση ισχύος | 3Kw | |
| Βαλβίδα πεταλούδων | Ningbo ΓΠ-63 | |
|
κενή βαλβίδα σωληνοειδών
|
Ningbo ddc-40 | Αυτόματος ανοικτός ή κλείνει με την κενή αντλία |
| κενός μετρητής | Shandong zj-54D | |
| Τελικό κενό | ≤1Pa | No-load |
| Ποσοστό άντλησης | Από την ατμοσφαιρική πίεση που πέφτουν σε 133 Pa≤20min | |
|
Ποσοστό διαρροής συστημάτων |
0,005 Pa.m3/SEC | |
| Σύστημα κυκλοφορίας | ||
| Υλικό σωλήνων | χωρίς συγκόλληση σωλήνας 304 | |
| Αντλία κυκλοφορίας | Nanfang 1.1KW | 1set |
| Κατανάλωση ισχύος | 9,1 KW | |
| Βαλβίδα σφαιρών | Σαγκάη DG40 | Συμμορφωθείτε με τα πρότυπα Q/IAKX002-97 |
| Κυκλοφορώντας ρευστό | Πετρέλαιο σιλικόνης | Προετοιμασμένος από τον πελάτη |
| Ανταλλάκτης θερμότητας | BAODE BPHE | 1set |
| Ποσοστό θέρμανσης | >1℃/min | |
|
Μέθοδος θέρμανσης
|
Ηλεκτρικός σωλήνας 4KW*2pcs 8Kw θέρμανσης | |
| Μέθοδος ελέγχου | Χειρωνακτικός/αυτόματος έλεγχος | |
| Κυκλοφορώντας ρευστή διάσταση δεξαμενών | ¢300*400 | |
| Σύστημα ελέγχου | ||
| Λογισμικό ελέγχου συστημάτων | Hangzhou | 1set |
| Κάθετο γραφείο ελέγχου |
Hangzhou Shuanglong 1100×400×600 |
Έλεγχος, αρχείο |
| PLC | SIEMENS ΚΜΕ 226 ΣΟ AC/DC/relay | 1set |
| Ενότητα επέκτασης θερμοηλεκτρικών ζευγών | SIEMENS EM 231 ΣΟ 4 (4 TC) | 1set |
| Αναλογική ενότητα εισαγωγής | SIEMENS EM 231 ΣΟ (4 AI) | 1set |
| HMI | MCGS | 1set |
| Καλώδιο HMI και του PLC | Hangzhou | |
| Σταθερό ρεύμα | Hangzhou | 1 |
| Παροχή ηλεκτρικού ρεύματος μετατροπής | Επιχειρήσεις της Ταϊβάν MW/24V/5V |
24V 1pc 5V 1pc |
| Αισθητήρας θερμοκρασίας | Θερμοηλεκτρικό ζεύγος τ-τύπων | Αισθητήρας θερμοκρασίας |
| κενός μετρητής | Shandong zj-54D | 2 |
| Επαφέας εναλλασσόμενου ρεύματος |
ΣΝΑΙΝΤΕΡ |
|
| Αέρας-σπάσιμο | ΣΝΑΙΝΤΕΡ | |
| Ηλεκτρικό καλώδιο | 10㎡, 6㎡, 4㎡, 2㎡, 1㎡ | |
