Τόπος καταγωγής:
Κίνα
Μάρκα:
XINYU
Αριθμό μοντέλου:
LPG300
Βίντεο
Βίντεο

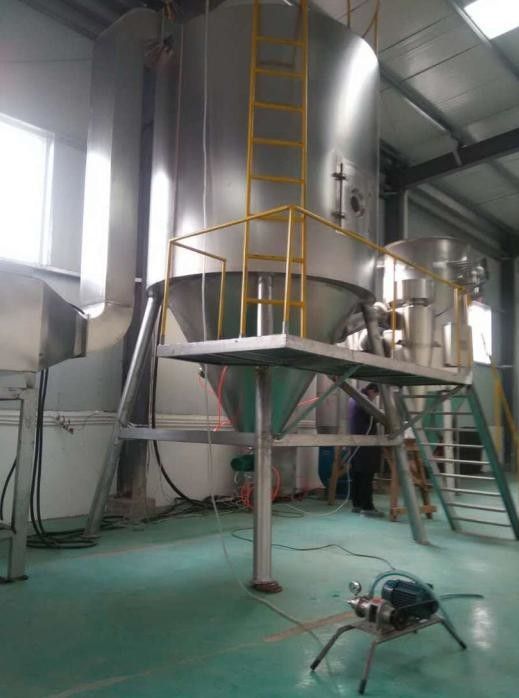

Στεγνωτήρας ψεκασμού LPG300 Centrifigural
Όροι σχεδίου εξοπλισμού
Όνομα του υλικού:
Στερεό περιεχόμενο: Περίπου 45-50%
Τελική περιεκτικότητα σε υγρασία: ≤5%
Θερμοκρασία αέρα κολπίσκων: 180-200℃
Θερμοκρασία εξάτμισης: 90-100℃
Περιστρεφόμενη συχνότητα ταχύτητας: 40-50HZ
Διάμετρος ξεραίνοντας πύργων: ф4600 χιλ.
Η ατμοσφαιρική πίεση: 760mmHg
Περιβαλλοντική θερμοκρασία: 25℃
Απόλυτη υγρασία: 90%
Παροχή ηλεκτρικού ρεύματος: 380V, 3Phase, 50hz
Αρχή εργασίας και σχέδιο σχεδίου του εξοπλισμού
1, λειτουργική αρχή
Η μηχανή είναι ανοικτή κυκλοφορία, ροή, φυγοκεντρική διάσπαση σε άτομα, λειτουργία αρνητικής πίεσης μικροϋπολογιστών. Ξεραίνοντας το μέσο αέρα από την ατμόσφαιρα σύμφωνα με τις οδηγίες λειτουργίας, μετά από το αρχικό, μέσο φίλτρο αέρα επίδρασης, ανεμιστήρας, η καυτή σόμπα, το φίλτρο υψηλής αποδοτικότητας γίνεται υψηλής θερμοκρασίας και καθαρός ζεστός αέρας, κατόπιν εισάγει τον κύριο ξεραίνοντας πύργο μέσω του διανομέα ζεστού αέρα. Το υγρό υλικό περνά μέσω της αντλίας βιδών σύμφωνα με την οδηγία λειτουργίας και εισάγει το φυγοκεντρικό ακροφύσιο. Τα σταγονίδια είναι διασκορπισμένα στα μικρά σταγονίδια κάτω από τη φυγοκεντρική δύναμη. Ο κυρίως ξεραίνοντας πύργος, τα σταγονίδια είναι επαφή με το ζεστό αέρα, θερμότητα που ανταλλάσσεται σε πλήρη κατά μήκος των συγκεκριμένων πορειών τους, κατόπιν ξηρός στα προϊόντα, κατόπιν χωρισμένος από έναν διαχωριστή κυκλώνων, και τα στερεά υλικά συλλέγεται. Το μέσο αερίου φιλτράρεται έξω.
2, περιγραφή του σχεδίου σχεδίου:
Αρχική επιλογή: LPG-300 στεγνωτήρας ψεκασμού τύπων (ф4600),
Σύστημα θέρμανσης: Πετρελαιοκίνητη σόμπα ζεστού αέρα για 500.000 θερμίδες θέρμανσης
Σύστημα συλλογής προϊόντων: αφαίρεση σκόνης ταινιών πύργων bottom+Cyclone separation+Water
Κυκλοφοριακό σύστημα: ανοικτή κυκλοφορία του ανεμιστήρα σχεδίων
Σύστημα διήθησης αέρα: Αρχικό, μέσο φίλτρο αέρα ανθεκτικής και υψηλής αποδοτικότητας επίδρασης υψηλής θερμοκρασίας
Σύστημα τροφών: Stepless διευθετήσιμη τροφή αντλιών Nemo
Σύστημα συλλογής: αστεροειδής βαλβίδα απαλλαγής
Σύστημα ελέγχου: η μετατροπή συχνότητας ρυθμίζει την ταχύτητα του ψεκαστήρα, θερμοκρασία οργάνων ψηφιακής επίδειξης, πίεση, διαφορά πίεσης, ροή της δουλειάς επίδειξης οθόνης αφής/συγκεχυμένες μεταβλητές παράμετροι ελέγχου PLC και ούτω καθεξής.
Τεχνικός πίνακας παραμέτρου εξοπλισμού
| Εξάτμιση νερού | 300Kg/h (ανώτατος) | Διάμετρος πύργων/ύψος πύργων | 4.60M/10.5M |
| Λειτουργούσα θερμοκρασία | Θερμοκρασία 90℃ θερμοκρασίας 200℃/Outlet κολπίσκων |
Ψεκαστήρας LPG-300 |
Ταχύτητα: 14000r.p.m Διάμετρος: 180mm |
| Δύναμη | Κίνηση 70KW | ||
| Κατανάλωση πετρελαίου | 50-60kg/h | Θερμότητα συστημάτων | 50X104Kcal/h |
| Κατανάλωση αέρα πίεσης | 0.5m3/min | Όγκος αέρα συστημάτων | Περίπου 12000 μ3 /h |
| Ξεραίνοντας τύπος συστημάτων | Ανοικτό σύστημα κυκλοφορίας | Τρόπος σίτισης | Αυτόματη σταθερή σίτιση αντλιών βιδών | ||
| Τρόπος επαφών ζεστού αέρα | Τρόπος παράλληλης ροής | Τρόπος πηγής θερμότητας | Πετρελαιοκίνητη σόμπα ζεστού αέρα | ||
| Τρόπος συλλογής προϊόντων | Cyclone+water ταινία | Τρόπος διάσπασης σε άτομα | Φυγοκεντρική διάσπαση σε άτομα | ||
| Τρόπος ελέγχου | Αυθαίρετη ρύθμιση, αυτόματος έλεγχος της θερμοκρασίας αέρα κολπίσκων, της θερμοκρασίας ψηφιακής επίδειξης, της πίεσης, της διαφοράς πίεσης, της μετατροπής συχνότητας για να ρυθμίσει την ταχύτητα διάσπασης σε άτομα, της ροής εργασίας επίδειξης οθόνης αφής κ.λπ./των συγκεχυμένων μεταβλητών παραμέτρων ελέγχου PLC και ούτω καθεξής | ||||
| Γενικό μέγεθος | Δείτε την εικόνα REF | Βάρος | 12T | ||
| Περιβαλλοντική συνθήκη | Πλήρης πίεση: 760mmHg, Temperature200C, σχετική υγρασία: 80% | Ηλεκτρική πηγή | 3Phase, 380V, 50HZ | ||
Διάγραμμα ροής διαδικασίας
