Τόπος καταγωγής:
Κίνα
Μάρκα:
XINYU
Αριθμό μοντέλου:
LPG500
Βίντεο
Βίντεο

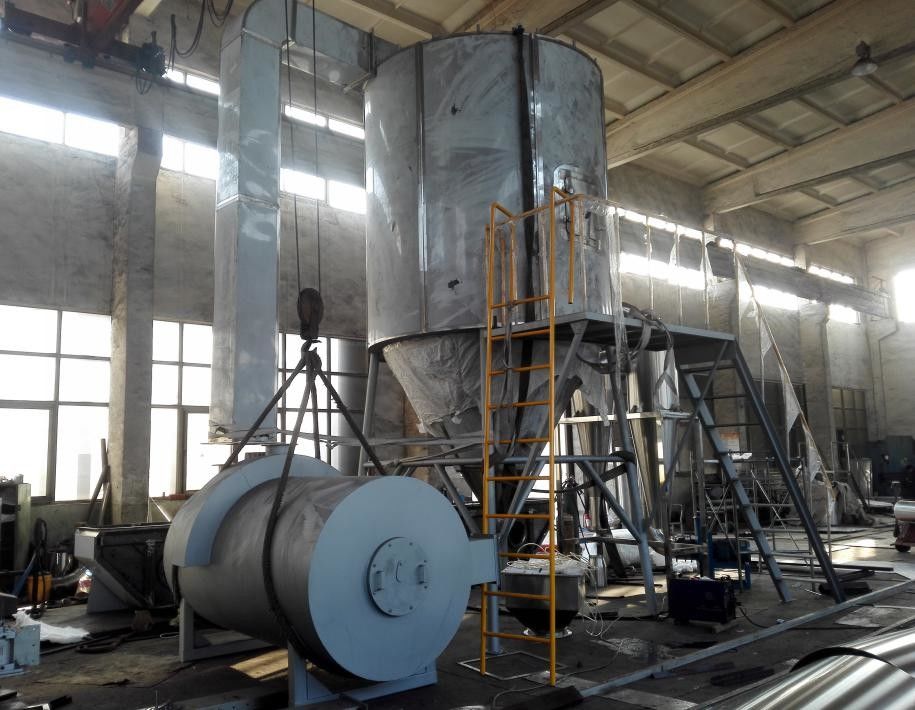

Στεγνωτήρας ψεκασμού LPG500 Centrifigural
Ⅰ, όρος σχεδίου εξοπλισμού:
1, ταΐζει τον υγρό όρο
Όνομα του υλικού: υγρό
Στερεό περιεχόμενο: 25%
Τελική υγρασία: 5%
Θερμοκρασία αέρα κολπίσκων: 200--210℃ (η θερμοκρασία αέρα κολπίσκων είναι 210℃)
Θερμοκρασία αέρα εξόδου: ~90℃
Εξάτμιση νερού: 500 kg/h
Ιξώδες: αριθ.
Ποσοστό του υγρού: ~1.1 g/cm3
Πηγή θερμότητας: Με γκάζι καυτή σόμπα φυσήματος
Υγρή θερμοκρασία: 20℃
2, ξηρός όρος προϊόντων:
Ξηρό μέγεθος σιταριού: πλέγμα ~120
Αναλογία συσσώρευσης ξερής ουσίας: ~0.8 g/cm3
Hygroscopicity: αριθ.
Υλική θερμοκρασία εξόδου: 40~50℃
3, όροι διαδικασίας
Τρόπος διάσπασης σε άτομα: Φυγοκεντρικός
Τρόπος επαφών μεταξύ των σταγονίδιων και του ζεστού αέρα: Παράλληλη ροή
Πηγές θερμότητας και μέθοδοι θέρμανσης: Με γκάζι καυτή σόμπα φυσήματος
Θερμοκρασία αέρα κολπίσκων: 210℃
Θερμοκρασία αέρα εξόδου: ~90℃
Τρόπος συλλογής σκονών: Δύο σταδίων υλικές απαιτήσεις κυκλώνων precipitatorSystem: Το μέρος επαφών και έξω από τον κεντρικό υπολογιστή είναι SS304, η παραμονή είναι Q235.
4, σχεδιάζουν τις μετεωρολογικές συνθήκες
Ατμοσφαιρική πίεση: τυποποιημένη πίεση ατμόσφαιρας
Περιβαλλοντική θερμοκρασία: 20℃
Σχετική υγρασία: 60%
Περιβαλλοντική περιεκτικότητα σε υγρασία αέρα: 0,012 kg/kg
5, δημόσια έργα (συνολικά)
5.1 ηλεκτρική πηγή
Παροχή ηλεκτρικού ρεύματος: 380V, 3phase, 50HZ
Δύναμη: κινητήρια δύναμη 267 KW
6. Κύριες παράμετροι του εξοπλισμού:
(1) εσωτερική διάμετρος πύργων: Φ5800 χιλ.
(2) εξωτερική διάμετρος πύργων: Φ5960 χιλ.
(3) όγκος αέρα: 15000 kg/h
(4) θερμοκρασία αέρα κολπίσκων: 210℃
Θερμοκρασία αέρα εξόδου: ~90℃
(5) ξηρά παραγωγή προϊόντων: ~200 kg/h
Εξάτμιση νερού: 500 kg/h
(6) περιεκτικότητα σε νερό της ξηράς σκόνης: 4%
(7) με γκάζι καυτή σόμπα φυσήματος: 800000 kcal/h
(8) εξολκέας σκόνης κυκλώνων 1: 2-- XXF/Φ1100
Εξολκέας σκόνης κυκλώνων 2: 2-- XXF/Φ1000
(9) φυσώντας μηχανή: Πρότυπο: 4-72-5A δύναμη: 15KW ταχύτητα: 2900 περιστροφές/λεπτό
(10) προκληθείς ανεμιστήρας σχεδίων: Πρότυπο: 9-26-10D δύναμη: 55KW ταχύτητα: 1450 περιστροφές/λεπτό
(11) αντλία βιδών: Πρότυπο: Gf40-1 δύναμη: 4KW πίεση: 0,6 MPA
Ποσοστό ροής: 8 μ3 ταχύτητας /h: 700 περιστροφές/λεπτό
(12) ψεκαστήρας: Πρότυπο: Xh-500 δύναμη: 11KW
Ταχύτητα: 12000~15000 περιστροφές/λεπτό
Ⅲ, καθορισμός συστημάτων
Αρχική επιλογή: LPG-500 μονάδα στεγνωτήρων ψεκασμού
Σύστημα θέρμανσης: Με γκάζι καυτή σόμπα φυσήματος
Η σκόνη συλλαμβάνει το σύστημα: Δύο σταδίων διαχωριστής κυκλώνων
Διηλεκτρικό σύστημα κυκλοφορίας: Ανοικτός κύκλος ανεμιστήρων σχεδίων
Σύστημα διήθησης αέρα: Αρχικό φίλτρο αέρα
Σύστημα τροφοδοτών: Διευθετήσιμη αυτόματη σίτιση αντλιών βιδών
Σύστημα ελέγχου: Συγκεντρωμένος γραφείο έλεγχος ελέγχου
Ⅳ, σχηματικό διάγραμμα της τεχνολογικής διαδικασίας (με τα σχέδια)
Ⅴ, τεχνικός πίνακας παραμέτρου εξοπλισμού
| Εξάτμιση νερού (καθαρισμένη εξάτμιση νερού) | 500 Kg/h (ανώτατα) | Διάμετρος πύργων/ύψος πύργων | Φ5.8m/13.6 μ |
| Λειτουργούσα θερμοκρασία | Αέρας 90℃ αέρα 210℃/Outlet κολπίσκων | Ψεκαστήρας LPG-500 |
Ταχύτητα: 12000 r.p.m Διάμετρος δίσκων: Φ180mm |
| εγκατεστημένη δύναμη | transmission~69KW | ||
| Θερμότητα συστημάτων | 80×104 Kcal/h | Κατανάλωση συμπιεσμένου αέρα | 0,6 μ3 /min |
| Ξεραίνοντας μορφή συστημάτων | Ανοικτό σύστημα κυκλοφορίας | Τρόπος σίτισης | Σταθερή σίτιση αντλιών βιδών |
| Τρόπος επαφών ζεστού αέρα | Τρόπος παράλληλης ροής | Τρόπος πηγής θερμότητας | Με γκάζι καυτή σόμπα φυσήματος |
| Τρόπος συλλογής σκονών | Δύο σταδίων precipitator κυκλώνων | Τρόπος διάσπασης σε άτομα | Φυγοκεντρική διάσπαση σε άτομα |
| Τρόπος ελέγχου | Ο συγκεντρωμένος γραφείο έλεγχος ελέγχου, μπορεί να ελέγξει τη θερμοκρασία αέρα κολπίσκων, ψηφιακή θερμοκρασία, πίεση, διαφορά πίεσης | ||
